| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-1A-10 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
| عائق المدخل | 50Ω |
| رقم الطراز | VIP4-1A-10 |
| الجهد الاسمي | 110 فولت/250 فولت |
| النوع | فلتر EMI التيار المتردد |
| وظيفة النقل | ممر منخفض |
| تردد المركز الاسمي | 150KHZ~30MHZ |
| معتمدة | ISO9001 CE ROHS cUL TUV |
| الـ MOQ | 1PCS |
| نوع الحزمة | المثبت على السطح |

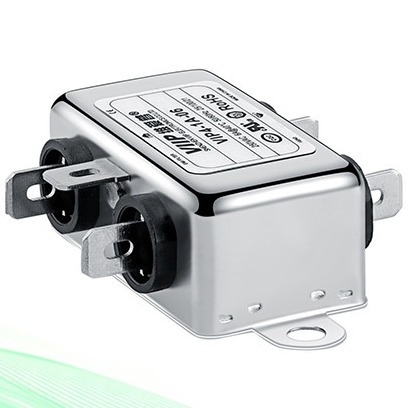

مرشحات خطوط التيار المتردد ذات المرحلة الواحدة ذات الغرض العام ، سهلة التثبيت ، متوفرة للمعدات الإلكترونية الصغيرة وأدوات القياس
مصممة لأغراض عامة، وتطبيقات الوضع المشترك والوضع التفاضلي
الحماية من RFI النبضية أو المتقطعة أو المستمرة
ضعف أعلى من خط إلى خط للحماية من RFI النبضية أو المتقطعة أو المستمرة
فاستون، ستود، الرصاص الأسلاك متوفرة
المواصفات:
| الجزء رقم | التيار المسموح به [A] | 250VAC/50Hz @ 20C تيار التسرب [mA] |
الأبعاد المادية | مخططات كهربائية | المحطات | الوزن [g] | ||
| المسمار | الكتلة النهائية | أسلاك | ||||||
| VIP4-1A-01 | 1A | <0.5mA | الشكل 1 | الشكل 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3A | <0.5mA | الشكل 1 | الشكل 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6A | <0.5mA | الشكل 1 | الشكل 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10A | <0.5mA | الشكل 2 | الشكل 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | الشكل 3/الشكل 4 | الشكل 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | الشكل 3/الشكل 4 | الشكل 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | الشكل 3/الشكل 4 | الشكل 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | الشكل 5 | الشكل 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50A | <2.0mA | الشكل 5 | الشكل 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | الشكل 5 | الشكل 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | الشكل 5 | الشكل 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | الشكل 5 | الشكل 2 | M10 | - - - | - - - | 1900 |
مخطط كهربائي:
البعد الميكانيكي ((وحدة: مليمتر)
مصففات الطاقة أحادية المرحلة مصممة لقمع التداخلات الكهرومغناطيسية (EMI) وتعزيز جودة الطاقة في أنظمة 110V/120V أو 220V/230V AC (50/60Hz). يتم استخدامها على نطاق واسع في:
السلع البيضاء (آلات منزلية)
الثلاجات، مكيفات الهواء، غسالات، أفران الميكروويف.
المنازل الذكية وأجهزة إنترنت الأشياء
أنظمة الأتمتة المنزلية، الإضاءة الذكية، أنظمة الأمن، المساعدين الصوتيين.
المحطات الذكية والإلكترونيات الاستهلاكية
أجهزة البيع، الصالات، الأجهزة اللوحية، أجهزة اللعب، أجهزة الكمبيوتر المحمولة.
أنظمة إمدادات الطاقة
أجهزة تعديل التيار المتردد/المباشر، مصادر الطاقة المتغيرة، UPS (مصادر الطاقة غير المتقطعة).
الطاقة ومعدات الطاقة
محولات الطاقة الشمسية، أنظمة تخزين الطاقة، محطات شحن الكهرباء.
معدات كهربائية وإلكترونية
أنظمة التحكم الصناعية (PLCs ، servo drives) ، آلات CNC ، أدوات المختبر.
الأجهزة الطبية
التصوير التشخيصي (MRI، CT) ، مراقبة المرضى، المعدات الطبية المحمولة.
معدات الاتصالات والبيانات
الخوادم، الموجات، محطات قاعدة 5G، توزيع الطاقة مركز البيانات.
|
