| الاسم التجاري: | VIIP |
| رقم الطراز: | V18014FS |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T، ويسترن يونيون |

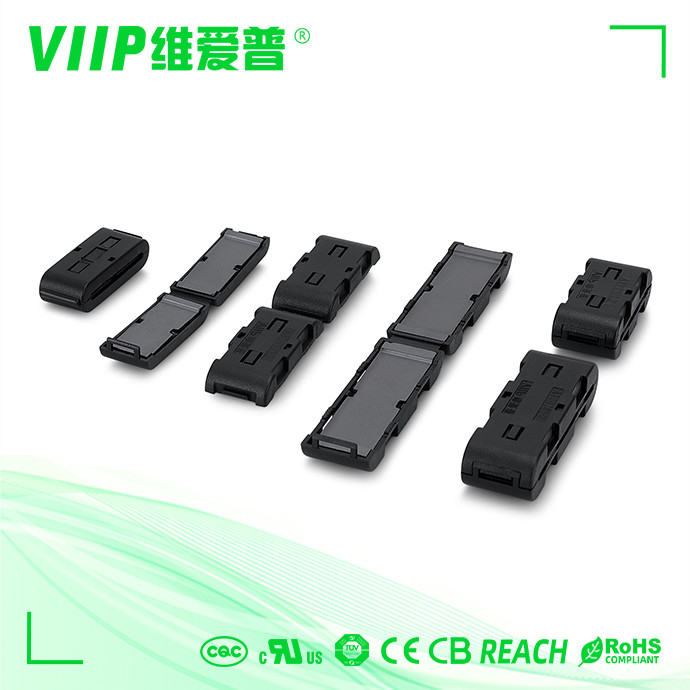

الكابل المسطح EMI القمع Nizn السطح فيرريت النواة SCFS نوع المغناطيس الصناعي
تفاصيل سريعة:
الوصف:
شريط كابل قمع الضوضاء RFI: شريط فلتر الضوضاء RFI EMI؛ قلب الفيريت مع غطاء بلاستيكي؛ يساعد على تقليل EMI على خطوط الطاقة المتغيرة.
جوهرات الفيريت: تقلل من التداخلات الكهرومغناطيسية وتحسين سلامة الإشارة؛ سهلة التثبيت، فقط قم بتثبيتها وستحصل على إشارة أكثر وضوحًا ونقل بيانات أسرع.
مثل الفيريت، يمكنه تحسين المجال الكهرومغناطيسي حول السوليندويد، وبالتالي تجنب التدخل الخارجي.
سهلة التثبيت ومريحة في الاستخدام. يمكن تفكيك الأسطوانة ، ويمتلك الميناء مصراع المسمار المرن.
المواصفات:
| لا، لا، لا | المواصفات | الأبعاد: ملم | عائق ((Ω) دقيقة | |||||
| ΦA | ب | ΦC | د | E | 25 ميغاهرتز | 100 ميغاهرتز | ||
| 1 | V18014FS | 36±1 | 9.4±0.8 | 28±1 | 14.8±1 | 2±0.4 | 45 | 110 |
| 2 | V18015FS | 37.9±1 | 12.5±0.8 | 28±1 | 18±1 | 2±0.4 | 55 | 110 |
| 3 | V18016FS | 54.4±1 | 13±0.8 | 44±1 | 18.4±1 | 2±0.4 | 55 | 125 |
كيف نختار مقطعة على جوهر الفيريت
عند اختيار قلب الفيريت القابض للضغط على EMI ، هناك العديد من العوامل التي يجب مراعاتها لضمان أن النواة فعالة للتطبيق المحدد. فيما يلي بعض الاعتبارات الرئيسية:
قطر الكابل: اختر قلب فيرريت متوافق مع قطر الكابل أو السلك الذي سيتم تثبيته عليه.لذا فمن المهم أن تختار نواة التي يمكن أن تلتصق بأمان على الكابل دون أن تكون فضفاضة جدا أو ضيقة جدا.
نطاق التردد: تحديد نطاق التردد للتداخل الكهرومغناطيسي الذي يحتاج إلى القمع.يتم تحسين مواد الفيرريت المختلفة وتصميمات الأساس لمجموعات ترددات محددةاختر قلب الفيريت الذي يناسب نطاق تردد إم إيه الذي يحتاج إلى التخفيف.
المواد والمعوقة: تتوفر نواة الفيريت في مواد مختلفة وذات خصائص معوقة مختلفة.يجب اختيار المواد والمعوقة للقلب الفيريت على أساس نوع EMI ومعوقة الكابل أو الدائرةالنواة الفيريتية ذات الاعتراض العالي أكثر فعالية في قمع EMI عالية التردد.
|
