| الاسم التجاري: | VIIP |
| رقم الطراز: | V180322H |
| الـ MOQ: | 100PCS |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T، ويسترن يونيون |

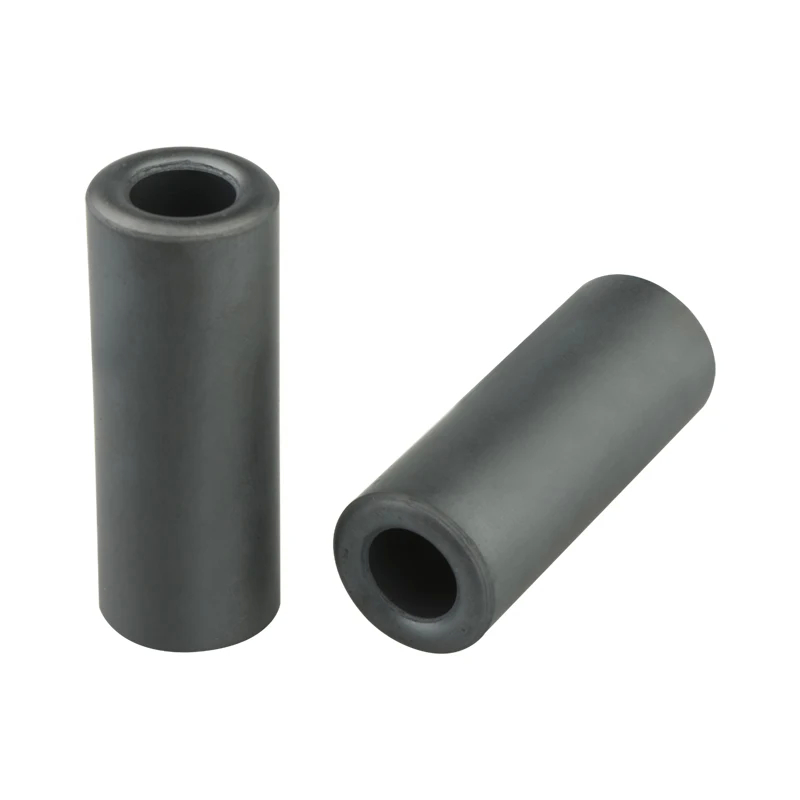

محول EMI للقلب الفيريتي
تفاصيل سريعة:
الأبعاد (ملم)
| أ | 17.42 ± 0.5 ملم |
| ب | 28.58 土 0.75 ملم |
| ج | 9.53 ± 0.3 ملم |
الوصف:
هذه حلقة فيرريت وليس مغناطيس ليس لها مغناطيسية
لديها خصائص عزل التيار الدوامي، وانخفاض قابلية النفاذ والتداخل الاحتياطي.
الخصائص الكهربائية
|
项目 إختبار البند + |
الجهاز الكهربائي الخصائص الكهربائية |
尺寸 ((单位:毫米) البعد (وحدة: طبق) |
||||||||||
| ق | (ل) | Zl | Z2 | Z3 | Z4 | أ | ب | ج | د | E | F | |
| 144REF | 214 | 410REF | 17. 42 | 28.58 | 9، 53 | |||||||
| / | / | / | 0. 5 | 0. 75 | 0.3 | |||||||
| / | / | 0. 5 | 0. 75 | 0.3 | ||||||||
| 1 | 138. 6 | 218. 2 | 441. 2 | 17. 30 | 28.30 | 9. 35 | ||||||
| 2 | 140. 2 | 228.4 | 440.4 | 17. 40 | 28.40 | 9. 37 | ||||||
| 3 | 140. 0 | 228. 2 | 438.2 | 17. 20 | 28.20 | 9.40 | ||||||
| 4 | 139. 7 | 223. 0 | 439.0 | 17. 29 | 28.32 | 9.43 | ||||||
| 5 | 140. 4 | 218. 6 | 440.6 | 17. 35 | 28.34 | 9.41 | ||||||
| 6 | 138. 2 | 218.4 | 441. 4 | 17. 36 | 28.28 | 9.45 | ||||||
| 7 | 139. 3 | 219. 1 | 441. 1 | 17. 144 | 28.25 | 9. 38 | ||||||
| 8 | 138.8 | 220.8 | 438.8 | 17. 28 | 28.33 | 9. 36 | ||||||
| 9 | 139. 9 | 221. 6 | 438.6 | 17. 27 | 28.29 | 9.44 | ||||||
| 10 | 140. 1 | 220.4 | 439.4 | 17. 19 | 28.31 | 9.41 | ||||||
| x | 139. 52 | 221. 67 | 439.87 | 17. 30 | 28.30 | 9.40 | ||||||
| Y I N | ي | ي | ي | ي | ي | ي | ||||||
المواصفات:
التطبيقات:
تستخدم على نطاق واسع في محولات الطاقة، محولات التيار، محولات الأدوات، المحفزات، الخانقات، الحبال، مستقرات الجهد والمنظمات، محولات اللحام، محولات النطاق العريض،المرشحات، إلخ
كيف نختار مقطعة على جوهر الفيريت
عند اختيار قلب الفيريت القابض للضغط على EMI ، هناك العديد من العوامل التي يجب مراعاتها لضمان أن النواة فعالة للتطبيق المحدد. فيما يلي بعض الاعتبارات الرئيسية:
قطر الكابل: اختر قلب فيرريت متوافق مع قطر الكابل أو السلك الذي سيتم تثبيته عليه.لذا فمن المهم أن تختار نواة التي يمكن أن تلتصق بأمان على الكابل دون أن تكون فضفاضة جدا أو ضيقة جدا.
نطاق التردد: تحديد نطاق التردد للتداخل الكهرومغناطيسي الذي يحتاج إلى القمع.يتم تحسين مواد الفيرريت المختلفة وتصميمات الأساس لمجموعات ترددات محددةاختر قلب الفيريت الذي يناسب نطاق تردد إم إيه الذي يحتاج إلى التخفيف.
المواد والمعوقة: تتوفر نواة الفيريت في مواد مختلفة وذات خصائص معوقة مختلفة.يجب اختيار المواد والمعوقة للقلب الفيريت على أساس نوع EMI ومعوقة الكابل أو الدائرةالنواة الفيريتية ذات الاعتراض العالي أكثر فعالية في قمع EMI عالية التردد.
|
