| الاسم التجاري: | VIIP |
| رقم الطراز: | V18011B |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T، ويسترن يونيون |

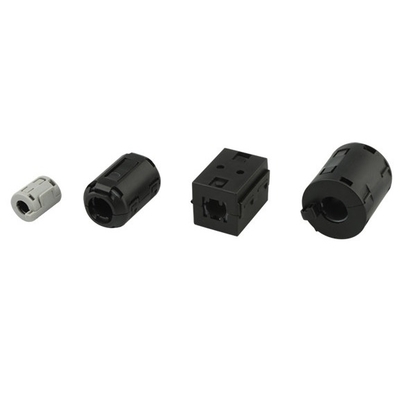

القلب الحلقية الحلزوني RFI EMI قاطع الضوضاء
تفاصيل سريعة:
شريط كابل قمع الضوضاء RFI: شريط فلتر الضوضاء RFI EMI؛ قلب الفيريت مع غطاء بلاستيكي؛ يساعد على تقليل EMI على خطوط الطاقة المتغيرة.
جوهرات الفيريت: تقلل من التداخلات الكهرومغناطيسية وتحسين سلامة الإشارة؛ سهلة التثبيت، فقط قم بتثبيتها وستحصل على إشارة أكثر وضوحًا ونقل بيانات أسرع.
المواصفات:
| لا، لا، لا | المواصفات | التين | الأبعاد: ملم | عائق ((Ω) دقيقة | |||||
| ΦA | ب | ΦC | د | E | 25 ميغاهرتز | 100 ميغاهرتز | |||
| 1 | V18001A | 1 | 13±1 | 11.8±1 | 3.5±0.8 | 25.2±1 | 2.5±1 | 135 | 260 |
| 2 | V18001 | 1 | 13±1 | 12±1 | 5±0.8 | 25.2±1 | 2.5±1 | 90 | 190 |
| 3 | V18002 | 1 | 16.5±1 | 14±1 | 7±0.8 | 30±1 | 2.5±1 | 80 | 195 |
| 4 | V18002C | 5 | 20.7±1 | 39.4±1 | 7.2±0.5 | / | / | 120 | 220 |
| 5 | V18003 | 1 | 19.5±1 | 18±1 | 9±0.8 | 35±1 | 5.5±1 | 100 | 240 |
| 6 | V18004 | 1 | 23.5±1 | 22.2±1 | 13.5±0.8 | 36±1 | 10.5±1 | 90 | 190 |
| 7 | V18005 | 2 | 17.5±1 | 19.5±1 | 6.5±0.8 | 32.5±1 | / | 135 | 330 |
| 8 | V18006 | 2 | 22±1 | 23.5±1 | 10±0.8 | 33±1 | / | 90 | 250 |
| 9 | V18007 | 2 | 29±1 | 30±1 | 13±0.8 | 32.2±1 | / | 160 | 280 |
| 10 | V18008 | 3 | 19.5±1 | 23±1 | 8±0.8 | 17±1 | 23±1 | 70 | 140 |
| 11 | V18009 | 3 | 19.5±1 | 23±1 | 8±0.8 | 19.5±1 | 26±1 | 80 | 160 |
| 12 | V18010 | 4 | 15±1 | 14±1 | 7±1 | 18±1 | 22±1 | 45 | 125 |
| 13 | V18011 | 4 | 19.5±1 | / | 9±1 | 32±1 | 36±1 | 105 | 185 |
| 14 | V18011A | 4 | 20.5±1 | 20.5±1 | 11±0.8 | 32±1 | 36±1 | 80 | 155 |
| 15 | V18011B | 3 | 28±1 | 31±1 | 11.4±0.8 | 17.5±1 | 23.5±1 | 75 | 135 |
| 16 | V18012 | 4 | 30±1 | / | 13±0.8 | 34±1 | 39±1 | 125 | 230 |
| 17 | V18013 | 5 | 16.5±1 | 29.5±1 | 5±0.8 | / | / | 80 | 165 |
| 18 | V18017 | 4 | 40.5±1 | / | 17±1 | 49.8±1 | / | 200 | 350 |
| 19 | V18018 | 3 | 29±1 | 33±1 | 15±0.8 | 15.5±1 | 21.5±1 | 55 | 110 |
| 20 | V18019 | 1 | 19.5±1 | 18±1 | 8±0.8 | 35±1 | 5.5±1 | 120 | 175 |
| 21 | V18020 | 3 | 24±1 | 27±1 | 10±0.8 | 13.5±1 | 19±1 | 60 | 110 |
| 22 | V18021 | 1 | 11.7±1 | 10.8±1 | 4±0.8 | 21.4±1 | 2.6±1 | 90 | 160 |
| 23 | V18031 | 2 | 15±1 | 14±1 | 6±1 | 23±1 | / | 80 | 160 |
| 24 | V18032 | 1 | 19.5±1 | 18.0±1 | 5.0±1 | 35±0.8 | / | 190 | 320 |
| 25 | V18033 | 4 | 19.5±1 | / | 8±0.8 | 32±1 | 36±1 | 120 | 175 |
التطبيقات:
✔ 3.5mm / 0.14in (قطر داخلي): مناسبة للكابلات 0.06 - 0.14in / 1.5 - 3.5mm
التطبيق: جهاز التصوير في السيارة، كابل سماعات الرأس، كابل مكبر الصوت، كابل الماوس، كابل لوحة المفاتيح، كابل USB إلخ.
✔ 5mm / 0.2in (قطر داخلي): مناسبة ل 0.14 - 0.2in / 3.5 - كابلات 5mm
التطبيق: جهاز التصوير في السيارات ، كابل مكبر الصوت ، كابل الماوس ، كابل لوحة المفاتيح ، كابل USB ، كابل كاميرا RS232 Serial Port ، إلخ.
✔ 7mm / 0.27in (قطر داخلي): مناسبة للكابلات 0.2 - 0.27in / 5 - 7mm
التطبيق: كابلات AV ، صوت متكافئ ، خطوط الطاقة الصوتية ، كاميرات الموانئ المتسلسلة IP ، إلخ.
✔ 9mm / 0.35in (قطر داخلي): مناسبة للكابلات 0.27 - 0.35in / 7 - 9mm
التطبيق: كابل HDMI ، كابل VGA ، كابل DVI ، خط الطاقة ، كابل مكبر الصوت ، كابل صناعي ، إلخ.
✔ 13mm / 0.51in (قطر داخلي): مناسبة للكابلات 0.35 - 0.51in / 9 - 13mm
التطبيق: كابل HDMI ، خط الاتصالات IP ، كابل DVI ، كابل VGA المتجاوز الخ.
ما هو نيزن كور
نواة النيكل الزنك هي نوع من النواة المغناطيسية المستخدمة في تطبيقات إلكترونية وكهربائية مختلفة ، وخاصة في المحولات عالية التردد ، والمحفزات ، والمكونات المغناطيسية الأخرى.تتكون نواة NiZn من مادة فيريت النيكل الزنك، والتي تظهر خصائص مغناطيسية محددة مناسبة للتطبيقات في نطاق الترددات العالية.
وتشمل الخصائص الرئيسية للقوى NiZn:
نفوذية عالية: تتمتع نواة NiZn بمرونة أولية عالية ، مما يجعلها مناسبة بشكل جيد للتطبيقات التي تتطلب مقاومة عالية ونقل طاقة فعال في الترددات العالية.
خسائر النواة المنخفضة: تظهر نواة NiZn خسائر نواة منخفضة نسبياً عند الترددات العالية ، مما يسهم في كفاءتها في التطبيقات عالية الترددات.
استجابة التردد: تم تصميم نواة NiZn للقيام بعمل جيد في نطاق التردد العالي ، عادة في نطاقات التردد من MHz إلى GHz.يتم استخدامها عادة في تطبيقات مثل محولات ترددات الراديو (RF)، المرشحات، و دوائر مطابقة العقبات.
خصائص التشبع: تتمتع نواة NiZn بخصائص تشبع محددة تجعلها مناسبة للتطبيقات التي تتطلب كثافة تدفق مغناطيسي عالية في الترددات العالية.
تكوين المواد: يتضمن تكوين نواة NiZn مزيجًا من أكسيد النيكل وأكسيد الزنك ، إلى جانب إضافات أخرى.الصياغة المحددة ومعالجة المادة تسهم في قدرتها على النفاذية العالية والخصائص المغناطيسية الأخرى.
|
|
