| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-2B-10 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

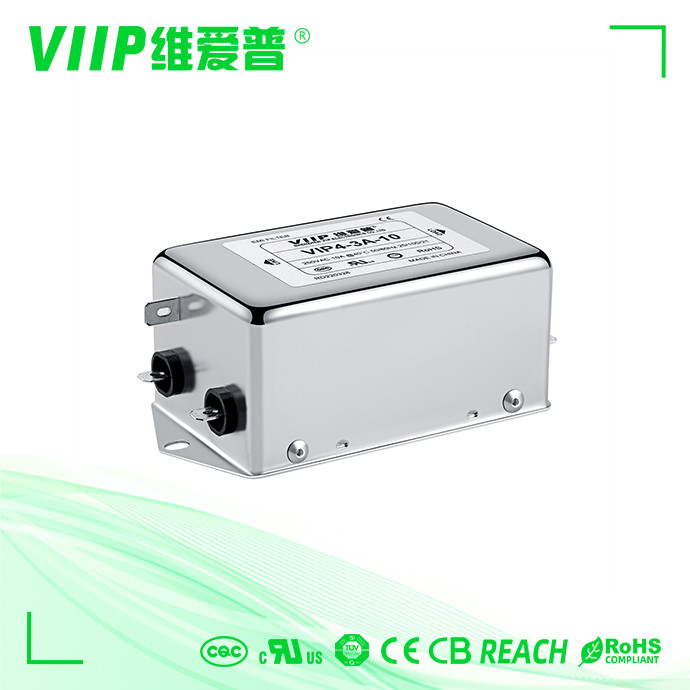

| البند | مرشح EMC EMI |
| النموذج | VIP4-2B-10 |
| أصل البلد | الصين |
| نوع الحزمة | عقدة المسمار |
| تردد المركز الاسمي | 10K-30MHZ |
| خسارة الإدراج | 60 إلى 90 ديسيبل |
| عائق المدخل | 50Ω |
| الجهد القياسي | 110 فولت/250 فولت |
| التيار المسموح به | 10A |
| الحرارة | 40 درجة مئوية |
| نطاق الحرارة | -25°C~+85°C |
| تردد العمل | 50/60 هرتز |
| خط إلى خط | 1760VDC |
| الخط إلى الأرض | 2000VDC |
| العينات | متاحة |
| الـ MOQ | 1 PCS |
| السعر | التفاوض |
| وقت التنفيذ | 3 ~ 20 يوم عمل |
مرشح EMC EMIالخصائص:
1مرشحاتنا المترددة ذات أداء استثنائي، مع تحسين كبير في الضعف لكل من الإشارات الشائعة والإشارات المختلفة، فضلا عن المرشحات المنخفضة التردد الفعالة.
2نحن نقدم العديد من خيارات المحطة، مما يمنحك المرونة لاختيار الأنسب لاحتياجاتك.
3نحن نقدم مجموعة واسعة من الأجزاء والتركيبات لتلبية متطلبات اختبار EMC الفريدة من كل عميل.
4مرشحاتنا متوفرة أيضا في تكوين 380VAC، وضمان التوافق مع مجموعة واسعة من الأنظمة الكهربائية.
مرشح EMC EMIالتطبيقات:
1المعدات الكهربائية والإلكترونية
2محرك خدمة من مرحلة واحدة
3معدات الاتصالات
4معدات طب الأسنان
5محطة شحن / معدات
6السيارة الكهربائية
7نظم تخزين الطاقة
مرشح EMC EMIالمواصفات:
| الجزء رقم | التيار المسموح به [A] | 250VAC/50Hz @ 20C تيار التسرب [mA] |
الأبعاد المادية | مخططات كهربائية | المحطات | الوزن [g] | ||
| المسمار | الكتلة النهائية | أسلاك | ||||||
| VIP4-2A-01 | 1A | <0.5mA | الشكل 2 | الشكل 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0.5mA | الشكل 2 | الشكل 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0.5mA | الشكل 2 | الشكل 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1.0mA | الشكل الرابع | الشكل 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1.0mA | الشكل الرابع | الشكل 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1.0mA | الشكل الرابع | الشكل 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1.0mA | الشكل الرابع | الشكل 2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | الشكل 5 | الشكل 2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | الشكل 5 | الشكل 2 | M6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200A | <2.0mA | الشكل 5 | الشكل 2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0.5mA | الشكل 1 | الشكل 3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0.5mA | الشكل 2 | الشكل 3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1.0mA | الشكل الرابع | الشكل 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1.0mA | الشكل الرابع | الشكل 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1.0mA | الشكل 5 | الشكل 3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | الشكل 5 | الشكل 3 | M6 | - - - | - - - | 1600 |
مخطط كهربائي:
البعد الميكانيكي ((وحدة: مليمتر)
شركتنا
1مخصص: لدينا فريق البحث والتطوير المهنية، أهدافنا هي أننا لن نسمح للعملاء
أنفق أي مال إضافي
2الشركة المدرجة: مؤسسات التكنولوجيا العالية الوطنية، ضمان العلامة التجارية، الجودة الموثوق بها، ولدينا شهادات المنتجات ذات الصلة.
3اختبار التصحيح: نحن نتعاون مع أفضل مختبرات البحث العلمي لتوفير مجانا
دعم تقني لتصحيح الكهرومغناطيسية والعينات واختبار التوصيل الحر.
4إنتاج على نطاق واسع: تكنولوجيا الأتمتة، إنتاج على نطاق واسع، سعر رائع، خدمة ممتازة،
ما هي أنواع المرشحات الأربعة
الأنواع الأربعة الرئيسية من المرشحات هي:
مرشح المنخفض: يسمح للترددات دون تردد حد معين بالمرور مع تخفيف الترددات فوق الحد.
مرشح مرور عال: يسمح للترددات فوق تردد حد معين بالمرور مع تخفيف الترددات تحت الحد.
فلتر المرور: يسمح لمجموعة محددة من الترددات ، المعروفة باسم النطاق المرور ، بالمرور مع تخفيف الترددات خارج هذه النطاق.
مرشح وقف النطاق (المعروف أيضًا باسم مرشح الشق): يضعف نطاقًا محددًا من الترددات ، المعروف باسم نطاق التوقف ، مع السماح للترددات خارج هذا النطاق بالمرور.
تستخدم هذه المرشحات عادة في أنظمة إلكترونية مختلفة وتطبيقات معالجة الإشارات للسيطرة على محتوى تردد الإشارات.
|
