| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-1A-10 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T، ويسترن يونيون |
المواصفات التقنية:
| البند | مرشح خط الطاقة |
| النموذج | مرشح خط الكهرباء VIP4 |
| وظيفة النقل | ممر منخفض |
| نوع الحزمة | جبل السطح |
| تردد المركز الاسمي | 150K-30MHZ |
| خسارة الإدراج | 60 إلى 90 ديسيبل |
| عائق المدخل | 50Ω |
| الجهد القياسي | 110 فولت/250 فولت |
| التيار المسموح به | 0.5 ~ 300A |
| درجة حرارة البيئة | 40 درجة مئوية |
| نطاق الحرارة | 25 / 085 / 21 |
| تردد العمل | 50/60 هرتز |
| خط إلى خط | 1760VDC |
| الخط إلى الأرض | 2200VDC |
| الحد الأقصى لتيار التسرب | 250VAC/60HZ 1.0mA ماكس |
| الـ MOQ | 5 قطع |
| الميناء | شنتشن |
| وقت التنفيذ | 5 ~ 15 يوم عمل |

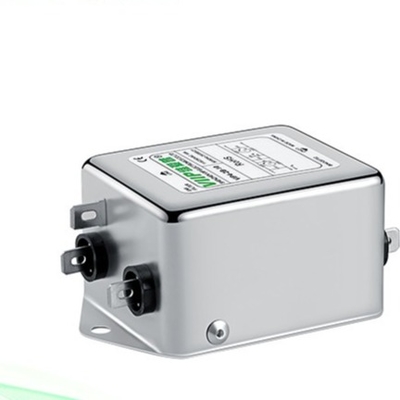

مرشحات خط التيار المتردد ذات مرحلة واحدة ذات الغرض العام، سهلة التثبيت، متوفرة
--المعدات الكهربائية والإلكترونية
-- المعدات الطبية
-- أتمتة المباني
-- أجهزة الأتمتة المكتبية ومعدات الاتصالات
المواصفاتلفلترات EMI أحادية المرحلة:
مرشحات التيار المتردد ذات الغرض العام مع نطاق تردد الضعف الجيد 150KHz-30MHz
سلسلة VIP4 -1A و VIP4 -1B هي مرشحات واحد المرحلة المشتركة مع أسطول المرشحات نفسها تقريبا،
هيكل مضغوط، نسبة عالية من الأداء إلى التكلفة، سهلة التثبيت، آمنة وموثوقة
إصدارات الجهد العالي فوق 380VAC متوفرة أيضا
المخططات
الإصدارات الطبية الاختيارية ((نوع H)
إصدارات مخصصة محددة متوفرة عند الطلب
| الجزء رقم | التيار المسموح به [A] | 250VAC/50Hz @ 20C تيار التسرب [mA] |
الأبعاد المادية | مخططات كهربائية | المحطات | الوزن [g] | ||
| المسمار | الكتلة النهائية | أسلاك | ||||||
| VIP1-1A-01 | 1A | <0.5mA | الشكل 1 | الشكل 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | الشكل 1 | الشكل 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | الشكل 1 | الشكل 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | الشكل 2 | الشكل 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | الشكل 3/الشكل 4 | الشكل 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | الشكل 3/الشكل 4 | الشكل 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | الشكل 3/الشكل 4 | الشكل 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | الشكل 5 | الشكل 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | الشكل 5 | الشكل 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | الشكل 5 | الشكل 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | الشكل 5 | الشكل 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | الشكل 5 | الشكل 2 | M10 | - - - | - - - | 1900 |
العينة
رسوم العينة: التفاوض
وقت العينة: 2 ~ 5 أيام
ما هو الغرض من فلتر الطاقة
الغرض من فلتر الطاقة هو تنظيف وتثبيت مصدر الطاقة الكهربائية.ضمان استلام المعدات المتصلة لإشارة طاقة نظيفة ومتسقةيساعد هذا على تحسين أداء وموثوقية الأجهزة الإلكترونية ويمنع الأضرار الناجمة عن زيادات الطاقة والإرتفاعات والاضطرابات الكهربائية الأخرى.يتم استخدام مرشحات الطاقة عادة في أنظمة الصوت والفيديو، ومعدات الكمبيوتر، وغيرها من الإلكترونيات الحساسة لضمان إمدادات طاقة مستقرة وعالية الجودة.
|
|
