| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-2B-10 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| رقم الشيء | VIP4-2B-10 |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو هرتز -30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 10 أ |
| أصل البلد | الصين |
| درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 1760 فولت تيار مستمر |
| خط على الأرض | 2200 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 0.8mA كحد أقصى |
| موك | 5 قطع |
| التعبئة | محايدة التعبئة |
| مهلة | 5 ~ 15 يوم عمل |
وصف:

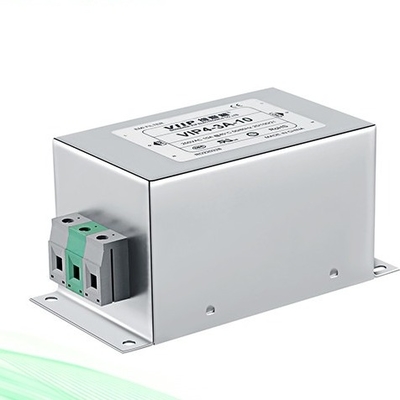

هذا هو مرشح خط طاقة 10A EMI موجود في علبة معدنية.إنه مصمم لتوفير حلول تصفية EMI لمعدات التمرين مثل المطاحن على مدى تردد من 10 كيلو هرتز إلى 30 ميجا هرتز.
سمات:
• إدخال 220Vac، 50 / 60Hz
• التصنيف الحالي 10A ، 15A كحد أقصى لمدة 5 دقائق
• توهين عالي للضوضاء EMI يصل إلى 50 ديسيبل من 10 كيلو هرتز إلى 30 ميجا هرتز
• حافظة معدنية متينة لتحسين التدريع وتبديد الحرارة
• مثبطات اللهب ومتوافقة مع RoHS
• حجم صغير مع فتحات تركيب لسهولة التركيب
التطبيقات:
• المطاحن ودراجات التمرين وآلات التجديف والبيضاوية
• منع ضوضاء التداخل الكهرومغناطيسي المتولدة من التيار المتردد والمكونات الإلكترونية
• توفير مصدر طاقة نظيف لدارات التحكم الحساسة
• تحسين أداء المعدات ومدة الخدمة
• تلبية معايير EMC التنظيمية للتشغيل الآمن والموثوق. يناسب مرشح EMI هذا العديد من معدات التمرين مثل المطاحن لقمع اضطرابات التداخل الكهرومغناطيسي في خط الطاقة.يوفر غلافه المعدني تدريعًا محسنًا وتبديدًا للحرارة من أجل قدرة معالجة عالية للطاقة.يساعد تخفيف الضوضاء بشكل كبير على مدى 10 كيلو هرتز إلى 30 ميجا هرتز على ضمان دقة واستقرار محرك المحرك وأنظمة التحكم.
تحديد:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP4-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
خدمتنا
عينة
رسوم العينة: التفاوض
الوقت العينة: 3 ~ 5 أيام عمل
قسط
- شروط الدفع: ويسترن يونيون ، تي / تي ، باي بال
- يرجى تذكر ترك معلومات الاتصال الصحيحة للتسليم.
نحن نقدم AC مرحلة واحدة لتناسب احتياجات صناعتك.نحن نصنع مرشحات RFI لتطبيقات الطيران ، والاتصالات ، والعسكرية والطبية ، بالإضافة إلى مجموعة متنوعة من الصناعات الأخرى.نحن من ذوي الخبرة في تصنيع العديد من أنواع المرشحات مثل مرشحات RFI أحادية الطور ، والفلاتر الطبية ، وفلاتر دخول الطاقة ، وفلاتر التيار المستمر ، وفلاتر RFI ثلاثية الطور. تُستخدم المرشحات أحادية الطور من Curtis Industries لتقليل EMI في تطبيقات 250VAC.تعد مرشحاتنا أحادية الطور رائعة للعديد من الصناعات وهي متوفرة في ثلاثة أنواع مختلفة بما في ذلك الأغراض العامة والأداء العالي والنطاق العريض.تعتبر مرشحات RFI هذه مثالية لتقليل التداخل الكهرومغناطيسي في الأجهزة العسكرية والتجارية وتبديل إمدادات الطاقة والاتصالات.
|
|
