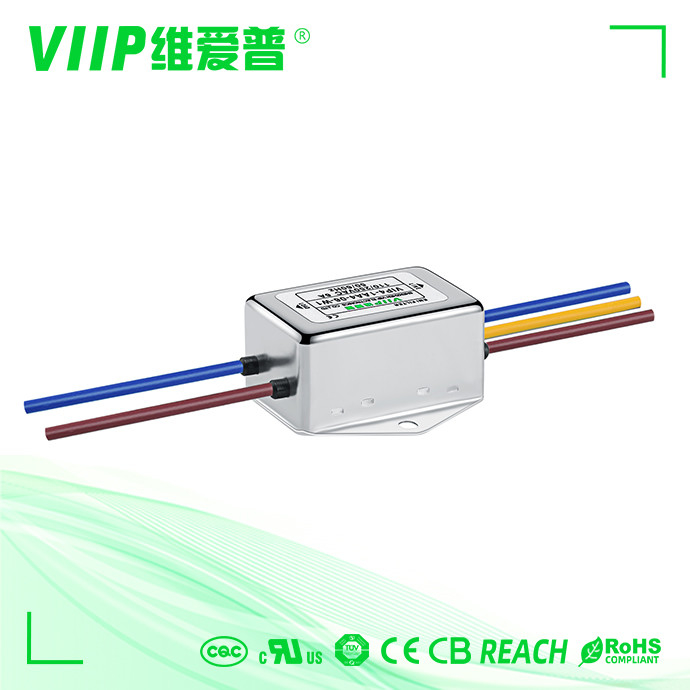

| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-1A-10 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
المواصفات الفنية:
| غرض | مرشح خط الطاقة |
| نموذج | مرشح خط الطاقة VIP4 |
| وظيفة النقل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 0.5 ~ 300 أمبير |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 1760 فولت تيار مستمر |
| خط على الأرض | 2200 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 1.0mA كحد أقصى |
| موك | 5 قطع |
| ميناء | شنتشن |
| مهلة | 5 ~ 15 يوم عمل |
سمات:
• إدخال 220Vac، 50 / 60Hz
• تصنيفها الحالي حتى 20A
• تردد القطع 150 كيلو هرتز
• التوهين يصل إلى 60 ديسيبل من 150 كيلو هرتز إلى 30 ميجا هرتز
• حافظة بلاستيكية مدمجة مع فتحات تركيب لسهولة التركيب
• مثبطات اللهب ومتوافقة مع RoHS
التطبيقات:
• التيار المتردد وضع تبديل التيار الكهربائي
• المعدات الإلكترونية: الكمبيوتر ، معدات الاتصالات ، سائق LED ، إلخ.
• قمع ضوضاء EMI عالية التردد المتولدة من دوائر طاقة وضع التبديل
• توفير مصدر طاقة نظيف لإلكترونيات التحكم الحساسة
• تحسين أداء وموثوقية إمدادات الطاقة والأجهزة الإلكترونية
• تلبية المعايير التنظيمية الدولية EMC يعتبر مرشح الطاقة EMI هذا مثاليًا لإمداد طاقة وضع التبديل والمعدات الإلكترونية لتصفية الاضطرابات التوافقية عالية التردد على أنابيب التيار المتردد.يمكنه التعامل مع تيار يصل إلى 20 أمبير ويحقق توهينًا كبيرًا للضوضاء بدءًا من 150 كيلو هرتز وحتى 30 ميجا هرتز.
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP1-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | الخدمية | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
عينة
رسوم العينة: التفاوض
الوقت العينة: 2 ~ 5 أيام
قسط
- شروط الدفع: ويسترن يونيون ، تي / تي
- يرجى تذكر ترك معلومات الاتصال الصحيحة للتسليم.
نحن نقدم AC مرحلة واحدة لتناسب احتياجات صناعتك.نحن نصنع مرشحات RFI لتطبيقات الطيران ، والاتصالات ، والعسكرية والطبية ، بالإضافة إلى مجموعة متنوعة من الصناعات الأخرى.نحن من ذوي الخبرة في تصنيع العديد من أنواع المرشحات مثل مرشحات RFI أحادية الطور ، والفلاتر الطبية ، وفلاتر دخول الطاقة ، وفلاتر التيار المستمر ، وفلاتر RFI ثلاثية الطور. تُستخدم المرشحات أحادية الطور من Curtis Industries لتقليل EMI في تطبيقات 250VAC.تعد مرشحاتنا أحادية الطور رائعة للعديد من الصناعات وهي متوفرة في ثلاثة أنواع مختلفة بما في ذلك الأغراض العامة والأداء العالي والنطاق العريض.تعتبر مرشحات RFI هذه مثالية لتقليل التداخل الكهرومغناطيسي في الأجهزة العسكرية والتجارية وتبديل إمدادات الطاقة والاتصالات.
|
