| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-1A-06 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
المواصفات الفنية:
| غرض | مرشح خط الطاقة |
| نموذج | مرشح خط الطاقة VIP4 |
| وظيفة النقل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 0.5 ~ 300 أمبير |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 1760 فولت تيار مستمر |
| خط على الأرض | 2200 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 1.0mA كحد أقصى |
| موك | 5 قطع |
| ميناء | شنتشن |
| مهلة | 5 ~ 15 يوم عمل |

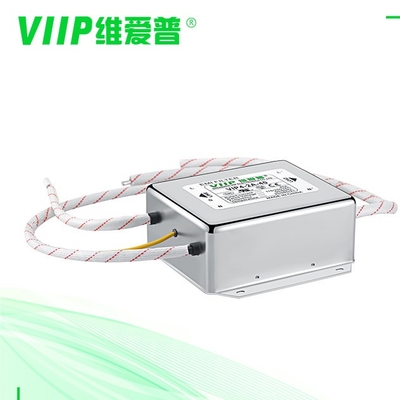

وصف:
مرشح EMI من الدرجة الطبية مصمم لإمدادات طاقة التيار المتردد وأنظمة طاقة التيار المستمر التي تعمل بجهد 110 فولت / 220 فولت تيار متردد.يوفر أداء ترشيح EMI محسنًا لتلبية المتطلبات الصارمة للتطبيقات الطبية.
سمات:
• 110Vac / 220Vac ، إدخال 50 / 60Hz
• تصنيفها الحالي حتى 20A
• فلترة ضوضاء التداخل الكهرومغناطيسي المتخصصة لإمداد الطاقة الطبية
• التوهين حتى 50 ديسيبل للمجال الكهربائي المشع
• حافظة مدمجة مع فتحات تركيب لسهولة التركيب
• مثبطات اللهب وخالية من الهالوجين ومتوافقة مع RoHS
التطبيقات:
• مصدر طاقة طبي لأجهزة الأشعة السينية والتصوير بالرنين المغناطيسي والتصوير المقطعي المحوسب وغسيل الكلى
• أنظمة طاقة التيار المستمر للأدوات الجراحية والأسرة وأجهزة المراقبة
• منع ضوضاء EMI المتولدة من إلكترونيات الطاقة
• التأكد من استقرار وسلامة المعدات الطبية
• تلبية معايير EMC الطبية الدولية مرشح خط الطاقة EMI هذا يناسب مصادر طاقة التيار المتردد / التيار المستمر الطبية وأنظمة دعم الحياة الهامة.يوفر أداء ترشيح متخصص لتقليل التداخلات الكهرومغناطيسية التي قد تؤثر على وظائف وموثوقية الأجهزة الطبية.
تحديدلمرشحات emi أحادية الطور:
مرشحات التيار المتردد للأغراض العامة مع نطاق تردد توهين جيد 150 كيلو هرتز -30 ميجا هرتز
سلسلة VIP4 -1A و VIP4-1B عبارة عن مرشحات ذات مرحلة واحدة مع نفس أسطول الترشيح تقريبًا ، يختلف اختلاف بسيط فقط عن التيار
هيكل مدمج ، نسبة أداء عالية ، سهلة التركيب ، آمنة وموثوقة
تتوفر أيضًا إصدارات الجهد العالي فوق 380VAC
جدولة
إصدارات طبية اختيارية (نوع H)
إصدارات محددة مخصصة متاحة عند الطلب
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP1-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | الخدمية | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
عينة
رسوم العينة: التفاوض
الوقت العينة: 2 ~ 5 أيام
قسط
- شروط الدفع: ويسترن يونيون ، تي / تي
- يرجى تذكر ترك معلومات الاتصال الصحيحة للتسليم.
التعليمات
حول VIIP
س: هل أنت صانع أم شركة تجارية؟
Shenzhen VIIP هو manafacturer forEMI / EMC Products الواقعة في Shenzhen Guangdong China.
حول المنتجات
س: ما هي الشهادة التي لديك لمنتجاتك؟
لقد حصلنا على CE ROHS FCC وما إلى ذلك.
س: ما هو موك الخاص بك؟
يعتمد ذلك على عناصر مختلفة ، لدينا طلب منخفض لموك ، لأن لدينا مستودعًا كبيرًا لأوامر المخزون.
س: ما هي طرق الشحن التي تدعمها للتسليم؟
نحن نؤيد الشحن الجوي والبحري والسكك الحديدية.
حول طلب عينة
س: هل يمكنني الحصول على طلب عينة لمنتجاتك؟
ج: نعم ، نحن نقدم عينات من المنتجات ، بما في ذلك العينات المختلطة.
حول الخدمة
س: ما هي المدفوعات المقبولة؟
ج: نحن نقبل T / T ، باي بال ، ويسترن يونيون إلخ.
س: هل يمكنني زيارة شركتك والمصنع في الصين؟
ج: بالتأكيد.يسعدنا استقبالك في شنتشن بالصين وإطلاعك على أماكن العمل لدينا.
مرشحات EMI وفلاتر RFI - مرحلة واحدة
تعمل مرشحات EMI الصناعية أحادية الطور ومرشحات RFI من VIIP على تقليل الضوضاء الكهربائية الناتجة عن المعدات الكهربائية والإلكترونية الصناعية والاتصالات السلكية واللاسلكية والتجارية والعسكرية والطبية.
تعمل مرشحات EMI و RFI هذه على تخفيف التداخل الكهرومغناطيسي الذي يحمله التيار الكهربائي من 100 كيلو هرتز إلى أعلى إلى الترددات العالية جدًا.تُستخدم فلاتر EMI وفلاتر RFI من VIIP لجعل المنتجات الكهربائية والإلكترونية متوافقة مع معايير EMC الوطنية (FCC) والدولية ، مثل CE و VDE وغيرها.
تعمل فلاتر EMI و RFI هذه أيضًا على حماية الدوائر الإلكترونية الحساسة في الجهاز من الارتفاعات المفاجئة ، والارتفاعات ، و ESD ، والتداخل في البيئة.تتوفر المرشحات الجاهزة من 1 أ إلى 100 أ.
ومع ذلك ، يمكن تعديل هذه التصميمات بسهولة لتلبية احتياجاتك الحالية العالية المحددة حتى 1000 أمبير.
يرجى الاتصال بنا للحصول على احتياجاتك الخاصة.
|
|
