| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-1A-10 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
المواصفات الفنية:

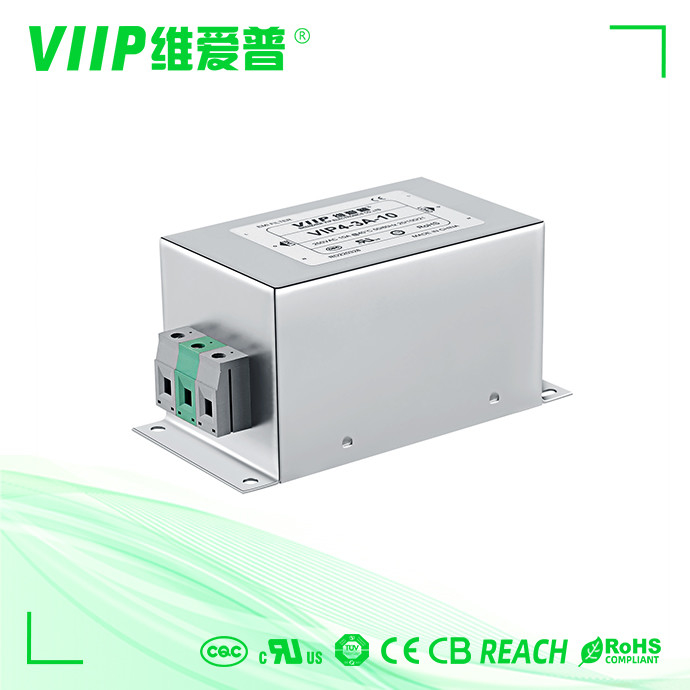

| غرض | مرشح خط الطاقة |
| نموذج | مرشح خط الطاقة VIP4 |
| وظيفة النقل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 0.5 ~ 300 أمبير |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 1760 فولت تيار مستمر |
| خط على الأرض | 2200 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 1.0mA كحد أقصى |
| موك | 5 قطع |
| ميناء | شنتشن |
| مهلة | 5 ~ 15 يوم عمل |
مرشحات خط طاقة التيار المتردد أحادية الطور للأغراض العامة ، سهلة التركيب ، ومتاحة لـ
- المعدات الكهربائية والالكترونية
-- معدات طبية
-- التشغيل الآلي للمبنى
- أتمتة المكاتب ومعدات البيانات
تحديدلمرشحات emi أحادية الطور:
مرشحات التيار المتردد للأغراض العامة مع نطاق تردد توهين جيد 150 كيلو هرتز -30 ميجا هرتز
سلسلة VIP4 -1A و VIP4-1B عبارة عن مرشحات ذات مرحلة واحدة مع نفس أسطول الترشيح تقريبًا ، ولكن يختلف اختلافًا طفيفًا في التيار
هيكل مدمج ، نسبة أداء عالية ، سهلة التركيب ، آمنة وموثوقة
تتوفر أيضًا إصدارات الجهد العالي فوق 380VAC
جدولة
إصدارات طبية اختيارية (نوع H)
إصدارات محددة مخصصة متاحة عند الطلب
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP1-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | الخدمية | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
عينة
رسوم العينة: التفاوض
الوقت العينة: 2 ~ 5 أيام
قسط
- شروط الدفع: ويسترن يونيون ، تي / تي
- يرجى تذكر ترك معلومات الاتصال الصحيحة للتسليم.
نحن نقدم AC مرحلة واحدة لتناسب احتياجات صناعتك.نحن نصنع مرشحات RFI لتطبيقات الطيران ، والاتصالات ، والعسكرية والطبية ، بالإضافة إلى مجموعة متنوعة من الصناعات الأخرى.نحن من ذوي الخبرة في تصنيع العديد من أنواع المرشحات مثل مرشحات RFI أحادية الطور ، والفلاتر الطبية ، وفلاتر دخول الطاقة ، وفلاتر التيار المستمر ، وفلاتر RFI ثلاثية الطور. تستخدم مرشحات المرحلة الواحدة من Curtis Industries لتقليل EMI في تطبيقات 250VAC.تعد مرشحاتنا أحادية الطور رائعة للعديد من الصناعات وهي متوفرة في ثلاثة أنواع مختلفة بما في ذلك الأغراض العامة والأداء العالي والنطاق العريض.تعتبر مرشحات RFI هذه مثالية لتقليل التداخل الكهرومغناطيسي في الأجهزة العسكرية والتجارية وتبديل إمدادات الطاقة والاتصالات.
|
