| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-2B-20 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| رقم الشيء | VIP4-2B-20 |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 10 كيلو هرتز -30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 20 أ |
| درجة الحرارة البيئية | 40 درجة مئوية |
| درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 1760 فولت تيار مستمر |
| خط على الأرض | 2200 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 0.8mA كحد أقصى |
| موك | 5 قطع |
| ميناء | شنتشن |
| مهلة | 5 ~ 15 يوم عمل |

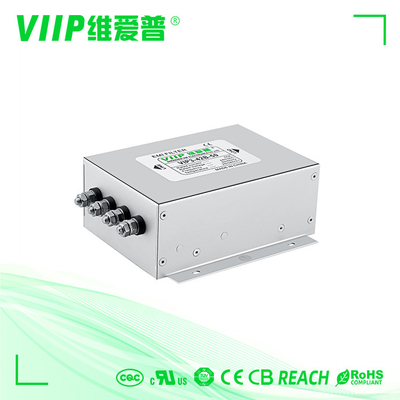

مرشحات خط طاقة التيار المتردد أحادية الطور للأغراض العامة ، سهلة التركيب ، ومتاحة لـ
- المعدات الكهربائية والالكترونية
-- معدات طبية
-- التشغيل الآلي للمبنى
- الأتمتة الصناعية
- أتمتة المكاتب ومعدات البيانات
تحديد:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP4-2A-01 | 1 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | رسم بياني 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | تين. 3 | م 10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | تين. 3 | م 10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20 أ | <1.0 مللي أمبير | الشكل 5 | تين. 3 | م 4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | تين. 3 | م 6 | - - - | - - - | 1600 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
التعليمات:
Q1: هل تقدمون منتجًا مخصصًا؟
ج: نعم ، يمكننا تطوير قالب جديد حسب حاجتك إذا كان بإمكانك تزويدنا بالعينات أو الرسومات والمواصفات.
Q2: هل أنت مصنع؟
ج: نعم ، نحن شركة تصنيع ISO9001 ، وهي تكامل للبحث والتطوير لمرشح EMI والإنتاج والمبيعات منذ عام 2009.
Q3: ما هي مدة التسليم؟
ج: نحن نضمن التسليم السريع.بشكل عام ، سوف يستغرق الأمر من 2 إلى 5 أيام للطلب الصغير أو البضائع المخزنة ؛من 10 إلى 15 للإنتاج بالجملة بعد استلام الدفعة المقدمة.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.الرجاء الاتصال بنا للحصول على التفاصيل.
س 4: ماذا عن شروط الدفع؟
ج: عادة ما نطلب T / T مقدما.إذا كان المبلغ أكثر من 5000 دولار أمريكي ، فيمكننا التفاوض بشأن مدة السداد ، مثل إيداع 70٪ مقدمًا ودفع 30٪ قبل التسليم ، إلخ.
س 5: ماذا عن الشهادات؟
ج: ISO9001 ، CE ، TUV ، UL ، ROHS ، CQC ، REACH إلخ.
نحن نقدم AC مرحلة واحدة لتناسب احتياجات صناعتك.نحن نصنع مرشحات RFI لتطبيقات الطيران ، والاتصالات ، والعسكرية والطبية ، بالإضافة إلى مجموعة متنوعة من الصناعات الأخرى.نحن من ذوي الخبرة في تصنيع العديد من أنواع المرشحات مثل مرشحات RFI أحادية الطور ، والفلاتر الطبية ، وفلاتر دخول الطاقة ، وفلاتر التيار المستمر ، وفلاتر RFI ثلاثية الطور. تستخدم مرشحات المرحلة الواحدة من Curtis Industries لتقليل EMI في تطبيقات 250VAC.تعد مرشحاتنا أحادية الطور رائعة للعديد من الصناعات وهي متوفرة في ثلاثة أنواع مختلفة بما في ذلك الأغراض العامة والأداء العالي والنطاق العريض.تعتبر مرشحات RFI هذه مثالية لتقليل التداخل الكهرومغناطيسي في الأجهزة العسكرية والتجارية وتبديل إمدادات الطاقة والاتصالات.
|
|
