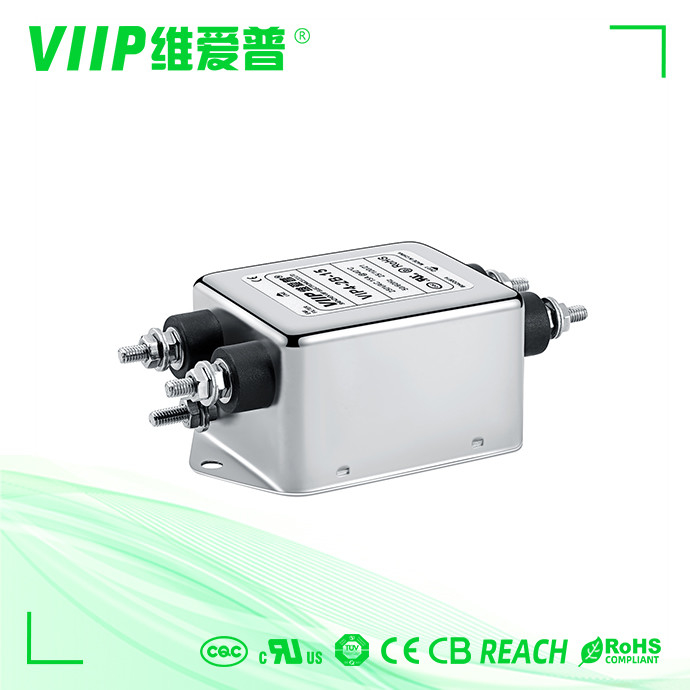

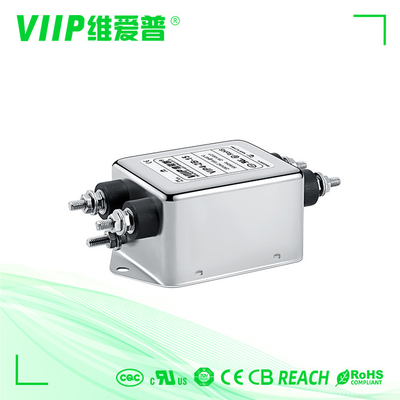

| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-2B-15 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
| غرض | مرشح EMC EMI |
| نموذج | VIP4-2B-15 |
| أصل البلد | الصين |
| نوع الحزمة | جبل المسمار |
| تردد المركز الاسمي | 10 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 15 أ |
| درجة حرارة | 40 درجة مئوية |
| نطاق درجة حرارة | -25 درجة مئوية ~ + 85 درجة مئوية |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 1760 فولت تيار مستمر |
| خط على الأرض | 2000VDC |
| عينات | متاح |
| موك | 1 قطعة |
| سعر | التفاوض |
| مهلة | 3 ~ 20 يوم عمل |
مرشح EMC EMIسمات:
1- مرشحات التيار المتردد لدينا ذات الأداء الاستثنائي ، مع تحسين توهين كل من إشارات الوضع المشترك والتفاضلي ، فضلاً عن الترشيح الفعال للتردد المنخفض.
2- نحن نقدم العديد من خيارات المحطات ، مما يمنحك المرونة لاختيار الأنسب لاحتياجاتك.
3. نحن نقدم مجموعة واسعة من الأجزاء والتركيبات لتلبية متطلبات اختبار EMC الفريدة لكل عميل.
4 مرشحاتنا متوفرة أيضا في تكوين 380VAC ، مما يضمن التوافق مع مجموعة واسعة من الأنظمة الكهربائية.
مرشح EMC EMIالتطبيقات:
1. المعدات الكهربائية والإلكترونية
2. محرك سيرفو أحادي الطور
3. معدات داتاكوم
4. معدات طب الأسنان
5. شحن آخر / المعدات
6. مركبة كهربائية
7. أنظمة تخزين الطاقة
مرشح EMC EMIتحديد:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP4-2A-01 | 1 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | رسم بياني 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | تين. 3 | م 10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | تين. 3 | م 10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20 أ | <1.0 مللي أمبير | الشكل 5 | تين. 3 | م 4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | تين. 3 | م 6 | - - - | - - - | 1600 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
شركتنا
لدينا ماي.طريق مسدود.توفالوCQC ؛م ؛بنفايات.ISO9001: 2015 ؛شهادة REACH لضمان جودة المنتج
لدينا المعدات التجريبية المهنية ذات الصلة ، حتى نتمكن من توفير اختبار إجراء تشخيصي مجاني لك.
دعم فني مجاني لتصحيح EMC وتقديم عينة اختبار مجانية
تكنولوجيا الأتمتة ، مقياس الإنتاج ، سعر ممتاز
خدمة جيدة ، توصيل سريع!
تعاون مع أفضل معمل بحث علمي
لدينا فريق بحث وتطوير محترف
التعليمات:
س 1: ماذا عن الشهادات؟
ج: ISO 9001 ، TUV ، UL ، CE ، CQC ، CB ، ENEC ، ROHS ، REACH إلخ.
Q2: هل أنت مصنع؟
ج: نعم ، لقد كنا شركة محترفة لتصفية EMI & EMC ونواة الفريت منذ عام 2009.
Q3: ما هي مدة التسليم؟
ج: نحن نضمن التسليم السريع.بشكل عام ، سوف يستغرق الأمر من 2 إلى 5 أيام للطلب الصغير أو البضائع المخزنة ؛من 10 إلى 15 يومًا للإنتاج بالجملة بعد استلام الدفعة المقدمة.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.الرجاء الاتصال بنا للحصول على التفاصيل.
|
