| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-1B-06 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
| مكان المنشأ: الصين | مقاومة المدخلات: 50Ω |
| رقم الموديل: VIP4-1B-06 | التصنيف الحالي: 6A |
| اسم العلامة التجارية: VIIP | الفولطية المقدرة: 110V / 250V |
| النوع: فلتر AC EMI | خسارة الإدراج: 30-100dB |
| وظيفة النقل: تمرير منخفض | خط إلى خط: 1760VDC |
| تردد المركز الاسمي: 150 كيلو هرتز ~ 30 ميجا هرتز | الخط إلى الأرض: 2000VAC |
| المنفذ: شنتشن | الشهادة: ISO9001 CE ROHS cUL TUV |
| موك: 1 قطع | تردد التشغيل: 50/60 هرتز |
| نوع الحزمة: سطح جبل | نطاق درجة الحرارة: 25/085/21 |

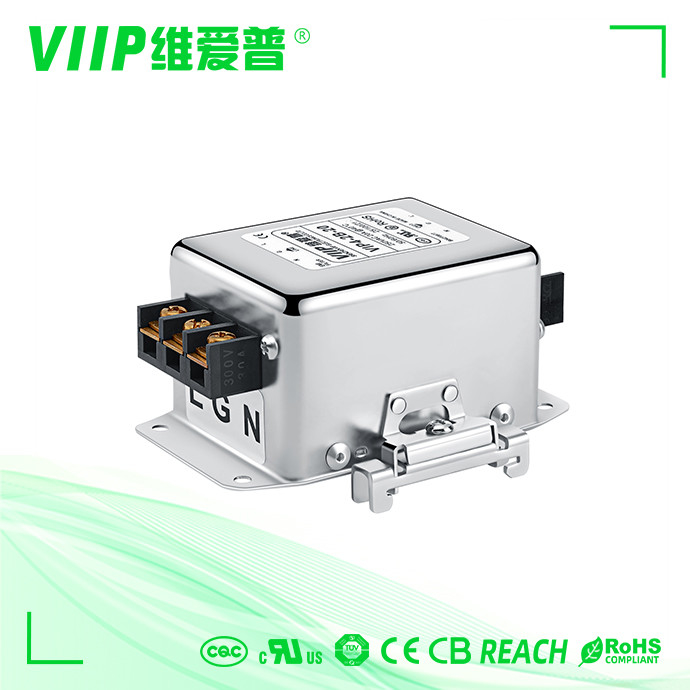

مرشحات خط طاقة التيار المتردد أحادية الطور للأغراض العامة ، سهلة التركيب ، ومتاحة للأجهزة الإلكترونية الصغيرة وأدوات القياس
رسم المخطط التفصيلي والأبعاد:
تحديد:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP4-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
التخطيطي الكهربائية:
البعد الميكانيكي (الوحدة: مم)
التطبيقات:
البيت الأبيض
المنزل الذكي
محطة ذكية
مزود الطاقة
الطاقة الكهربائية
المعدات الكهربائية والإلكترونية
بضائع المستهلكين
جهاز طبي
معدات داتاكوم
التعليمات:
س 1: ماذا عن الشهادات؟
ج: ISO 9001 ، TUV ، UL ، CE ، CQC ، CB ، ENEC ، ROHS ، REACH إلخ.
Q2: هل أنت مصنع؟
ج: نعم ، لقد كنا شركة محترفة لمرشح EMI & EMC ونواة الفريت منذ عام 2009.
Q3: ما هي مدة التسليم؟
ج: نحن نضمن التسليم السريع.بشكل عام ، سوف يستغرق الأمر من 2 إلى 5 أيام للطلب الصغير أو البضائع المخزنة ؛من 10 إلى 15 يومًا للإنتاج بالجملة بعد استلام الدفعة المقدمة.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.الرجاء الاتصال بنا للحصول على التفاصيل.
س 4: ماذا عن شروط الدفع؟
ج: عادة ما نطلب T / T مقدما.نقبل أيضًا طرق الدفع الأخرى.
س 5: هل تقدمون منتجًا مخصصًا؟
ج: نعم ، يمكننا تطوير قالب جديد حسب متطلباتك إذا كان بإمكانك تزويدنا بالعينات أو الرسومات والمواصفات.
س 6: ماذا عن العينات؟
ج: عينات مجانية.تحتاج إلى دفع تكاليف الشحن.الرجاء الاتصال بنا للحصول على التفاصيل.
يمكننا توفير تصحيح تقني لـ EMC ويمكننا دائمًا تخصيص منتج حسب متطلباتك لاجتياز اختبار التوافق الكهرومغناطيسي.لنتحدث بالتفصيل.
|
