| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-1A-10 (10271) |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
| مكان المنشأ: الصين | مقاومة المدخلات: 50Ω |
| رقم الموديل: VIP4-1A-10 (10271) | التصنيف الحالي: 10A |
| اسم العلامة التجارية: VIIP | الفولطية المقدرة: 110V / 250V |
| النوع: فلتر AC EMI | خسارة الإدراج: 30-100dB |
| الوظيفة: تمرير منخفض | خط إلى خط: 1760VDC |
| تردد المركز الاسمي: 150 كيلو هرتز ~ 30 ميجا هرتز | الخط إلى الأرض: 2000VAC |
| المنفذ: شنتشن | الشهادة: ISO9001 CE ROHS UL TUV |
| موك: 1 قطع | تردد التشغيل: 50/60 هرتز |
| نوع الحزمة: سطح جبل | نطاق درجة الحرارة: 25/085/21 |

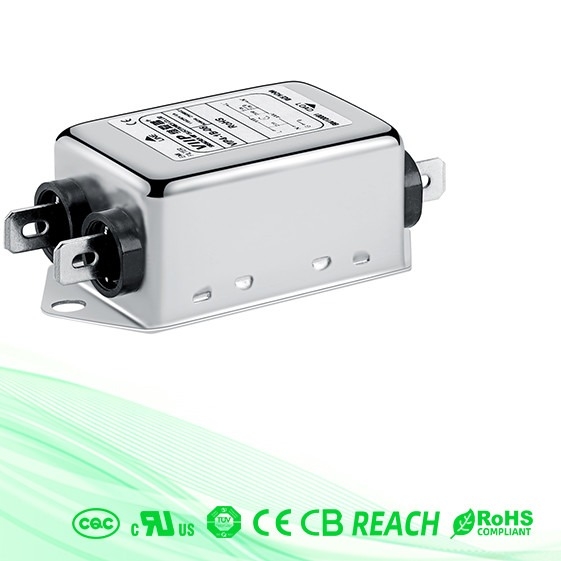

مرشحات خط طاقة التيار المتردد أحادية الطور للأغراض العامة ، سهلة التركيب ، ومتاحة للأجهزة الإلكترونية الصغيرة وأدوات القياس
مرشحات EMI الخاصة أحادية الطور من Power EMC لمواصفات معدات المختبر:
| ميزات لمرشحات emi أحادية الطور |
| 1. التصنيف الحالي: 0.5A-300A |
| 2-محطات مختلفة: سلك ، عروة لحام ، مسمار ، كتلة طرفية ، إلخ |
| 3-النسخ الطبية الاختيارية (نوع H) |
| 4. إصدارات محددة مخصصة متاحة عند الطلب |
| مرشحات التيار المتردد للأغراض العامة مع نطاق تردد توهين جيد 150 كيلو هرتز -30 ميجا هرتز |
| هيكل مدمج ، نسبة أداء عالية ، سهلة التركيب ، آمنة وموثوقة |
| سلسلة VIP4 -1A و VIP4-1B عبارة عن مرشحات ذات مرحلة واحدة مع نفس أسطول الترشيح تقريبًا ، يختلف اختلاف بسيط فقط عن التيار |
| تتوفر أيضًا إصدارات الجهد العالي فوق 380VAC |
التطبيقات:
المعدات الكهربائية والإلكترونية
بضائع المستهلكين
معدات طبية
معدات داتاكوم
التعليمات
حول VIIP
س: هل أنت صانع أم شركة تجارية؟
Shenzhen VIIP هو manafacturer forEMI / EMC Products الواقعة في Shenzhen Guangdong China.
حول المنتجات
س: ما هي الشهادة التي لديك لمنتجاتك؟
لقد حصلنا على CE ROHS FCC وما إلى ذلك.
س: ما هو موك الخاص بك؟
يعتمد ذلك على عناصر مختلفة ، لدينا طلب منخفض لموك ، لأن لدينا مستودعًا كبيرًا لأوامر المخزون.
س: ما هي طرق الشحن التي تدعمها للتسليم؟
نحن نؤيد الشحن الجوي والبحري والسكك الحديدية.
حول طلب عينة
س: هل يمكنني الحصول على طلب عينة لمنتجاتك؟
ج: نعم ، نحن نقدم عينات من المنتجات ، بما في ذلك العينات المختلطة.
جدولة
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP1-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | الخدمية | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
البعد الميكانيكي (الوحدة: مم)
التخطيطي الكهربائية:
|
