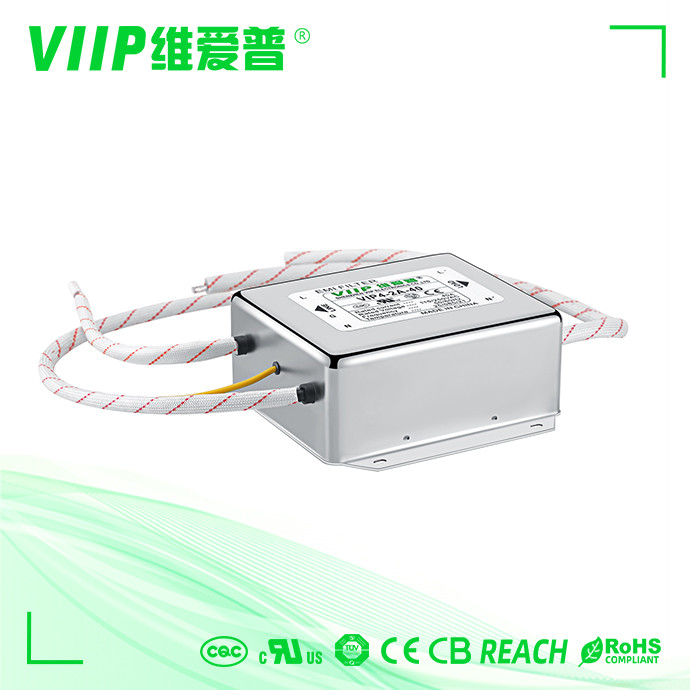

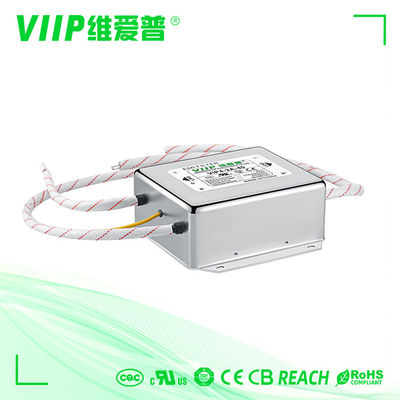

| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-1A-03 (B041W0638) |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
VIP4-1A-03 (B041W0638) Rev 4.0.pdf
| مكان المنشأ | الصين |
| رقم الموديل | VIP4-1A-03 |
| مقاومة المدخلات | 50Ω |
| أنافقدان nsertion | 30-100 ديسيبل |
| خط لخط | 1760 فولت تيار مستمر |
| تردد المركز الاسمي | 10 كيلو هرتز ~ 30 ميجا هرتز |
| شهادة | ISO9001 CE بنفايات TUV |
| تردد التشغيل | 50/60 هرتز |
| نطاق درجة حرارة | 25/085/21 |
الميزات والفوائد لـمرشح التيار المتردد أحادي الطور:
150 كيلو هرتز一30 ميغاهيرتز واسع النطاق التصفية بكفاءة عالية ، لا سيما تعزيز تأثير الترشيح منخفض التردد بين 10 كيلوهرتز 150 كيلوهرتز.
صُممت خصيصًا لنقل المعدات العسكرية من خلال CE102 inGJB151A / 152A
المواصفات لمرشح emi أحادي الطور AC:
| ميزات لمرشحات emi أحادية الطور |
| 1. التصنيف الحالي: 0.5A-300A |
| 2-محطات مختلفة: سلك ، عروة لحام ، مسمار ، كتلة طرفية ، إلخ |
| 3-النسخ الطبية الاختيارية (نوع H) |
| 4. إصدارات محددة مخصصة متاحة عند الطلب |
| مرشحات التيار المتردد للأغراض العامة مع نطاق تردد توهين جيد 150 كيلو هرتز -30 ميجا هرتز |
| هيكل مدمج ، نسبة أداء عالية ، سهلة التركيب ، آمنة وموثوقة |
| سلسلة VIP4 -1A و VIP4-1B عبارة عن مرشحات ذات مرحلة واحدة مع نفس أسطول الترشيح تقريبًا ، يختلف اختلاف بسيط فقط عن التيار |
| تتوفر أيضًا إصدارات الجهد العالي فوق 380VAC |
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP1-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | الخدمية | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
التخطيطي الكهربائية:
البعد الميكانيكي (الوحدة: مم)
|
