| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-31A-10 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

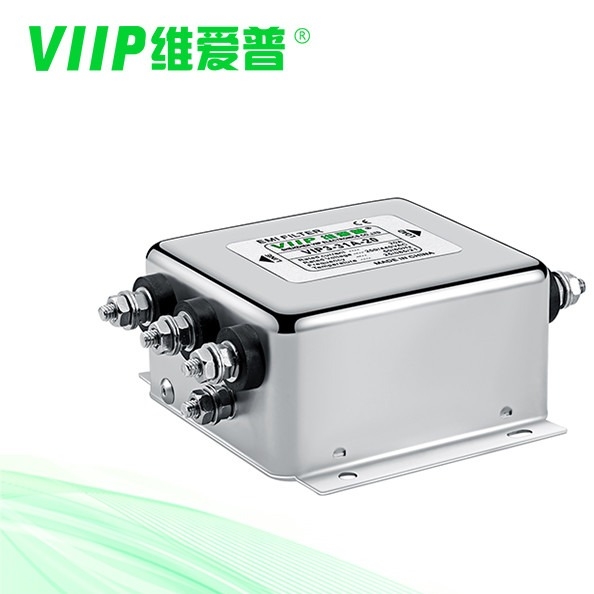

مرشح مؤازر EMI EMC مرشح إدخال التيار المتردد مرشح Emi 220 فولت لصناعة العمليات
وصف:
1 ، التيارات المقدرة من 0.5 إلى 2000A
2 ، أداء توهين عالي يصل إلى 30 ميجا هرتز
3 ، تصنيف الجهد 440VAC للقبول في جميع أنحاء العالم
4 ، الموافقات: CE ، ROHS
5 ، 520 فولت تيار متردد ، 690 فولت تيار متردد يمكن أن يكون اختياريًا
تخصيص:
| بند | مرشح EMI ثلاثي الأطوار من VIIP |
| رقم القطعة | VIP3-31A |
| الفولطية | 250 / 440VAC ، 50 / 60Hz |
| تردد التشغيل | DC إلى 60 هرتز |
| التيارات المقدرة | 3 ~ 200A @ 40 درجة مئوية |
| تقييم Hipot | ليرة لبنانية 2250 فولت تيار مستمر |
| LG 2700VDC | |
| الفئة المناخية | -25 درجة مئوية ~ + 85 درجة مئوية (25/85/21) |
| تصميم مطابق ل | UL1283 ، CSA C22.2 رقم 8 ، |
| IEC / EN 60939 ، | |
| CQC GB 15288 / GB 15287-2008 | |
| القابلية للاشتعال | UL 94V-0 |
تحديد:
| التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | |
| VIP3-31A-06 | 6 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 380 |
| VIP3-31A-10 | 10 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 510 |
| VIP3-31A-20 | 20 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 600 |
| VIP3-31A-30 | 30 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 6 | 640 |
| VIP3-31A-40 | 40 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 6 | 640 |
| VIP3-31A-50 | 50 أ | <3.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1000 |
| VIP3-31A-80 | 80 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3000 |
| VIP3-31A-100 | 100 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3000 |
| VIP3-31A-150 | 150 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 3200 |
| VIP3-31A-200 | 200 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 3200 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
| أ | ب | ج | ه | F | جي | ح | أنا | ي | ك | إل | م | ن | ص | س | |
| 6 أ | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | م 4 |
| 10 أ | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | م 4 |
| 20 أ | 72 | 65 | 38 | 85 | 104 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 3 3 | 22 5 | م 4 |
| 30 أ | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 3 6 | 29 5 | م 6 |
| 40 أ | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 36 | 29 5 | م 6 |
| 50 أ | 120 | 100 | 50 | 130 | 160 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 1 | 25 | م 6 |
| 80 أ | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | م 8 |
| 100 أ | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | م 8 |
| 150 أ | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 48 | 46 | م 10 |
| 200 أ | 200 | 127 | 80 | 170 | 263 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 44 | 46 | م 10 |
| تفاوت | 士 1 | ± 1 | ± 1 | 土 1 | 士 1 | 士 0 5 | 士 0 5 | 士 0 5 | 土 0 5 | 士 0 5 | 土 0 5 | 士 0 5 | 士 0 5 | ± 0 5 | |
التطبيقات:
مثل آلة الطباعة
آلة التعبئة
معدات النسيج
صناعة مكيفات الهواء
يو بي إس
معدات طبية
إيجابياتنا
(1) شبكة المبيعات
يتم تصدير المنتجات إلى أوروبا والولايات المتحدة وكوريا الجنوبية وجنوب شرق آسيا ودول ومناطق أخرى.
(2) معدات الأجهزة
تمتلك الشركة معدات وخطوط إنتاج أوتوماتيكية بالكامل للكشف عن المواد المغناطيسية ، ولديها قاعدة إنتاج أساسية مغناطيسية مضادة للتدخل.
(3) الخدمة الفنية المتكاملة
شركتنا هي شركة توافق كهرومغناطيسي تدمج البحث والتطوير والإنتاج والمبيعات للمكونات الإلكترونية المضادة للتداخل (EMC) وخدمات اختبار التوافق الكهرومغناطيسي.
(4) ثقافة مؤسسية ممتازة
تنظم الشركة وتنفذ إدارة الجودة وفقًا للمعايير الصارمة ، وتتبع ثمانية مبادئ ، وتعمل باستمرار على تحسين العمل ، مع اعتبار جميع الموظفين المهمة الأولى لتلبية متطلبات العملاء
|
