| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-32B-50 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

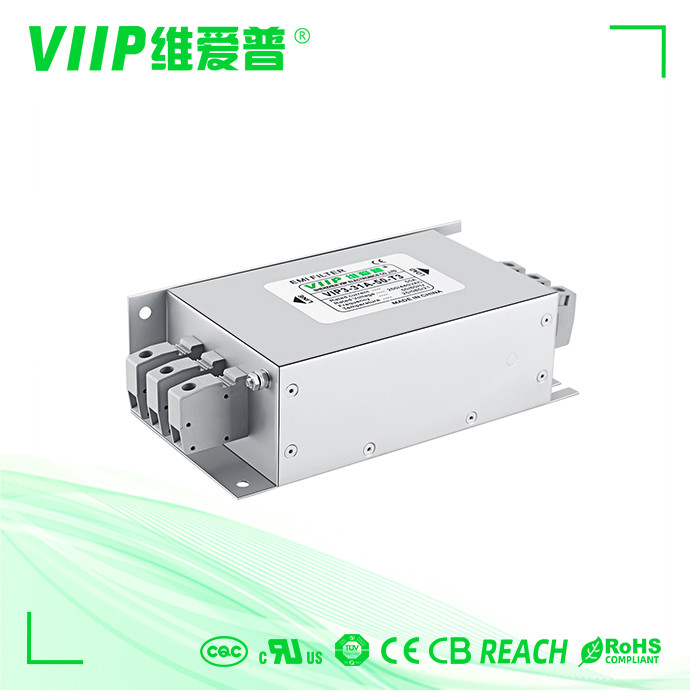

مرشح emi ثلاثي الطور لآلات التغليف تيار تسرب منخفض
VIP3-32B-50 (B032S0709) Rev 4.0.pdf
مرشح EMI ثلاثي الطور 3 أسطرتخصيص:
| بند | مرشح EMI ثلاثي الأطوار من VIIP |
| رقم القطعة | VIP3-32B-50 |
| الفولطية | 250 / 440VAC ، 50 / 60Hz |
| تردد التشغيل | DC إلى 60 هرتز |
| التيارات المقدرة | 3 ~ 200A @ 40 درجة مئوية |
| تقييم Hipot | ليرة لبنانية 2250 فولت تيار مستمر |
| LG 2700VDC | |
| الفئة المناخية | -25 درجة مئوية ~ + 85 درجة مئوية (25/85/21) |
| تصميم مطابق ل | UL1283 ، CSA C22.2 رقم 8 ، |
| IEC / EN 60939 ، | |
| CQC GB 15288 / GB 15287-2008 | |
| عينات | في المخزن |
مرشح EMI ثلاثي الطور 3 أسطرتحديد:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] |
| VIP3-32B-10 | 10 أ | <4.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-20 | 20 أ | <4.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-50 | 50 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1600 |
| VIP3-32B-100 | 100 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3700 |
| VIP3-32B-150 | 150 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32B-200 | 200 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32C-06 | 6 أ | <4.0 مللي أمبير | الصورة 2 | الصورة 2 | م 4 | 650 |
| VIP3-32C-10 | 10 أ | <4.0 مللي أمبير | رسم بياني 1 | الصورة 2 | م 4 | 650 |
| VIP3-32C-20 | 20 أ | <10.0 مللي أمبير | رسم بياني 1 | الصورة 2 | م 4 | 1400 |
| VIP3-32C-50 | 50 أ | <10.0 مللي أمبير | الصورة 2 | الصورة 2 | م 6 | 3200 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
| أ | ب | ج | ه | F | جي | ح | ي | ك | إل | م | ن | ص | س | |||
| VIP3-32B | 10 أ | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | م 4 |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| الخدمية | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | م 6 | |
| 100 أ | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | ميغا بايت | |
| 150 أ | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | م 10 | |
| 200 أ | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | م 10 | |
| VIP3-32C | 6 أ | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | م 4 |
| 10 أ | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | م 4 | |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| الخدمية | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | م 6 | |
| التسامح | ± 1 | ± 1 | 土 1 | ± 1 | ± 1 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | ||
مرشح EMI ثلاثي الطور 3 أسطرتطبيقات نموذجية:
التعليمات
حول VIIP
س: هل أنت صاحب مصنع أم شركة تجارية؟
Shenzhen VIIP هو manafacturer forEMI / EMC Products الواقعة في Shenzhen Guangdong China.
حول المنتجات
س: ما هي الشهادة التي لديك لمنتجاتك؟
لقد حصلنا على CE ROHS FCC وما إلى ذلك.
س: ما هو موك الخاص بك؟
يعتمد ذلك على عناصر مختلفة ، لدينا طلب منخفض لموك ، لأن لدينا مستودعًا كبيرًا لأوامر المخزون.
س: ما هي طرق الشحن التي تدعمها للتسليم؟
نحن نؤيد الشحن الجوي والبحري والسكك الحديدية.
حول طلب عينة
س: هل يمكنني الحصول على طلب عينة لمنتجاتك؟
ج: نعم ، نحن نقدم عينات من المنتجات ، بما في ذلك العينات المختلطة.
|
