| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-32B-100 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

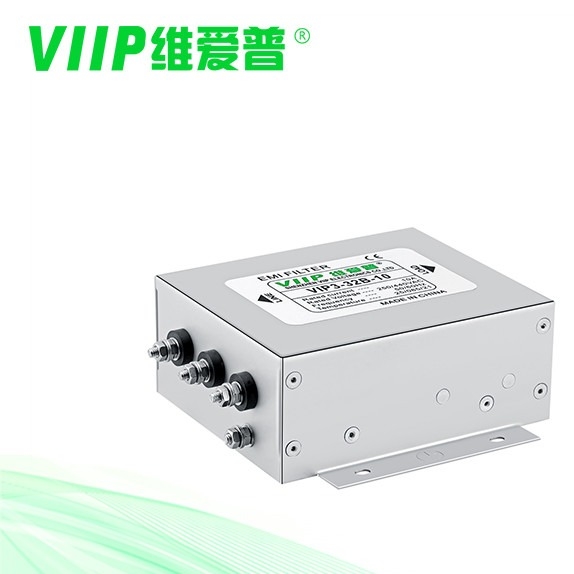

380V 440V 3 Phase EMI Filter with Block Terminal لحماية المعلومات
وصف:
مناسبة لثلاث مراحل من إمدادات الطاقة
هيكل مدمج ، تركيب بسيط وموفر للوقت ، مناسب بشكل خاص للتطبيقات ذات المساحة المحدودة ، التكلفة العالية
تخصيص
| بند | 3 مراحل مرشح emi |
| نموذج | VIP3-32B-100 |
| وظيفة النقل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 100 أ |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 2250 فولت تيار مستمر |
| خط على الأرض | 2700 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 0.8mA كحد أقصى |
| موك | 1 قطع |
| التطبيقات | معدات الليزر |
| الوقت الرائد | 5 ~ 15 يوم عمل |
المزيد من التفاصيل:
التصنيف الحالي: 0.5-2000A
إصدارات طبية اختيارية (نوع H)
عروة لحام أو مسمار أو اتصال بلوك طرفي (أكثر من 250 أمبير هو شريط نحاسي)
إصدارات محددة مخصصة عند الطلب
مناسبة لمزود الطاقة ثلاثي الطور بثلاثة خطوط
سلسلة VIP3-32B عبارة عن فلاتر ثلاثية الأسطر ذات وضع شائع ذات مرحلتين عالية الأداء
سلسلة VIP3-32C عبارة عن مرشحات ذات مرحلتين تشتمل على وضع مشترك واحد ونمط تفاضلي واحد مع تأثير ترشيح محسن لتداخل الوضع التفاضلي
تأثير ترشيح الوضع المشترك والتفاضلي ممتاز للتداخل من 10 كيلو هرتز إلى 30 ميجا هرتز
520VAC أو 690VAC إصدارات الجهد العالي اختيارية
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] |
| VIP3-32B-10 | 10 أ | <4.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-20 | 20 أ | <4.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-50 | 50 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1600 |
| VIP3-32B-100 | 100 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3700 |
| VIP3-32B-150 | 150 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32B-200 | 200 أ | <6.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32C-06 | 6 أ | <4.0 مللي أمبير | الصورة 2 | الصورة 2 | م 4 | 650 |
| VIP3-32C-10 | 10 أ | <4.0 مللي أمبير | رسم بياني 1 | الصورة 2 | م 4 | 650 |
| VIP3-32C-20 | 20 أ | <10.0 مللي أمبير | رسم بياني 1 | الصورة 2 | م 4 | 1400 |
| VIP3-32C-50 | 50 أ | <10.0 مللي أمبير | الصورة 2 | الصورة 2 | م 6 | 3200 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
| أ | ب | ج | ه | F | جي | ح | أنا | ي | ك | إل | م | ن | ص | س | ||
| VIP3-32B | 10 أ | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 39 | 25 | م 4 |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| 50 أ | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 31 | 52 5 | م 6 | |
| 100 أ | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 9 | 46 | ميغا بايت | |
| 150 أ | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 46 | 63 | م 10 | |
| 200 أ | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 42 | 63 | م 10 | |
| VIP3-32C | 6 أ | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 32 | 29 5 | م 4 |
| 10 أ | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 42 | 29 5 | م 4 | |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| 50 أ | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 31 | 46 | م 6 | |
| تفاوت | 土 1 | 土 1 | 土 1 | 土 1 | ± 1 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | ||
التطبيقات:
تستخدم على نطاق واسع جميع أنواع الوحدات الكهربائية بنمط الاتصال ، مثل آلة الطباعة ، وآلة التعبئة ، ومعدات النسيج ، ومكيفات الهواء الصناعية ، ووحدات UPS ، والمعدات الطبية.
التعليمات
حول VIIP
س: هل أنت صاحب مصنع أم شركة تجارية؟
Shenzhen VIIP هو manafacturer forEMI / EMC Products الواقعة في Shenzhen Guangdong China.
حول المنتجات
س: ما هي الشهادة التي لديك لمنتجاتك؟
لقد حصلنا على CE ROHS FCC وما إلى ذلك.
س: ما هو موك الخاص بك؟
يعتمد ذلك على عناصر مختلفة ، لدينا طلب منخفض لموك ، لأن لدينا مستودعًا كبيرًا لأوامر المخزون.
س: ما هي طرق الشحن التي تدعمها للتسليم؟
نحن نؤيد الشحن الجوي والبحري والسكك الحديدية.
حول طلب عينة
س: هل يمكنني الحصول على طلب عينة لمنتجاتك؟
ج: نعم ، نحن نقدم عينات من المنتجات ، بما في ذلك العينات المختلطة.
|
