| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-31A-80 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

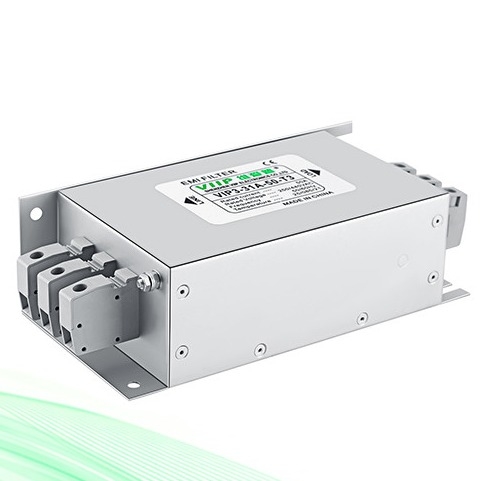

مرشح التيار المتردد ذو 3 مراحل من Emc مرشح التيار المتردد أحادي الطور 3A مرشح EMI
وصف:
1 ، التيارات المقدرة من 0.5 إلى 2000A
2 ، أداء توهين عالي يصل إلى 30 ميجا هرتز
3 ، تصنيف الجهد 440VAC للقبول في جميع أنحاء العالم
4 ، الموافقات: CE ، ROHS
5 ، عروة لحام ، مسمار أو اتصال كتلة مؤقتة متوفرة
تخصيص:
| بند | 3 مراحل مرشح EMI |
| نموذج | مرشح EMI ثلاثي الأطوار - سلسلة VIP3 |
| أصل البلد | الصين |
| نوع الحزمة | سطح جبل |
| تردد العمل الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 380 فولت / 440 فولت |
| حاضِر | 100 أ |
| موك | 1 قطعة |
| درجة الحرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 2250 فولت تيار مستمر |
| خط على الأرض | 2700 فولت تيار مستمر |
| 110 فولت تيار متردد / 60 هرتز 1.4 مللي أمبير | |
| موك | 5 قطع |
| ميناء | شنتشن |
| الوقت الرائد | 3 ~ 15 يوم من أيام الأسبوع لمرشح EMI منخفض التمرير |
تحديد:
جدولة
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] |
| VIP3-31A-06 | 6 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 380 |
| VIP3-31A-10 | 10 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 510 |
| VIP3-31A-20 | 20 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 600 |
| VIP3-31A-30 | 30 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 6 | 640 |
| VIP3-31A-40 | 40 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 6 | 640 |
| VIP3-31A-50 | 50 أ | <3.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1000 |
| VIP3-31A-80 | 80 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3000 |
| VIP3-31A-100 | 100 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3000 |
| VIP3-31A-150 | 150 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 3200 |
| VIP3-31A-200 | 200 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 3200 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
التطبيقات:
مثل آلة الطباعة
آلة التعبئة
معدات النسيج
صناعة مكيفات الهواء
يو بي إس
معدات طبية
|
