| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-2B-06 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
VIP4-2B-03 (B042W0910) Rev 4.0.pdf
| مكان المنشأ | الصين |
| رقم الموديل | VIP4-2B-06 |
| مقاومة المدخلات | 50Ω |
| أنافقدان nsertion | 30-100 ديسيبل |
| خط لخط | 1760 فولت تيار مستمر |
| تردد المركز الاسمي | 10 كيلو هرتز ~ 30 ميجا هرتز |
| شهادة | ISO9001 CE بنفايات طريق TUV |
| تردد التشغيل | 50/60 هرتز |
| نطاق درجة حرارة | 25/085/21 |

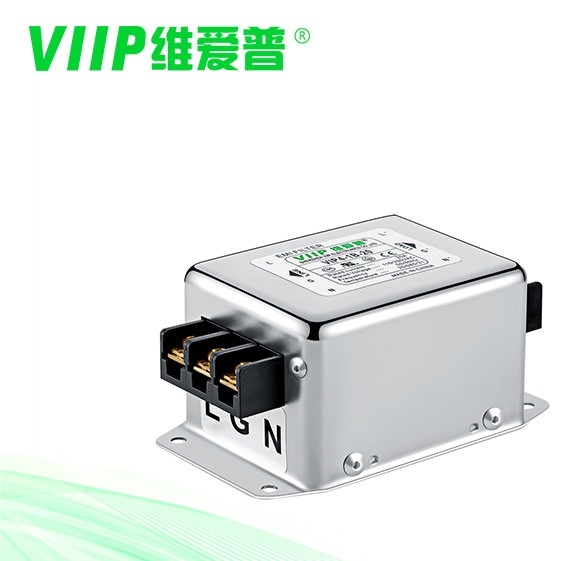

10KHZ-30MHZ EMI Filters الوضع المشترك أحادي الطور لمعدات التشخيص الميزات والفوائد:
أكثر من مستويين من التركيب.10 كيلو هرتز一30 ميغاهيرتز واسع النطاق التصفية بكفاءة عالية ، لا سيما تعزيز تأثير الترشيح منخفض التردد بين 10 كيلوهرتز 150 كيلوهرتز.
صُممت خصيصًا لنقل المعدات العسكرية من خلال CE102 inGJB151A / 152A
10KHZ-30MHZ EMI Filters الوضع المشترك أحادي الطور لمعدات التشخيص تحديد:
جدولة
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | |||
| أفسد | كتلة طرفية | الأسلاك | |||||||
| VIP4-2A-01 | 1 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-06 | 6 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | رسم بياني 1 | - - - | 0 | - - - | 170 | |
| VIP4-2B-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 | |
| VIP4-2B-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 | |
| VIP4-2B-20 | 20 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 321 | |
| VIP4-2B -50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 1400 | |
| VIP4-2B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 2000 | |
| VIP4-2B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 3000 | |
| VIP4-2C-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | تين. 3 | م 10 | - - - | 0 | 65 | |
| VIP4-2C-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | تين. 3 | م 10 | - - - | 0 | 95 | |
| VIP4-2C-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 | |
| VIP4-2C-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 | |
| VIP4-2C-20 | 20 أ | <1.0 مللي أمبير | الشكل 5 | تين. 3 | م 4 | - - - | - - - | 600 | |
| VIP4-2C-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | تين. 3 | م 6 | - - - | - - - | 1600 | |
التعليمات:
س: هل تقدمون منتجًا مخصصًا؟
ج: نعم ، يمكننا تطوير قالب جديد حسب حاجتك إذا كان بإمكانك تزويدنا بالعينات أو الرسومات والمواصفات.
س: هل أنت منتج ISO9001؟
ج: نعم ، نحن مصنعون محترفون لتصميم وتصنيع مرشح EMI منذ عام 2009.
س: ما هي مدة التسليم؟
ج: نحن نضمن التسليم السريع.بشكل عام ، سوف يستغرق الأمر 2-5 أيام للعينات ؛10 إلى 15 للطلبات الصغيرة ، 15-25 يومًا للإنتاج بالجملة بعد استلام الدفعة المقدمة.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.الرجاء التواصل معنا
|
