| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-1A-01 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
| مكان المنشأ | الصين |
| رقم الموديل | VIP4-1A-01 |
| مقاومة المدخلات | 50Ω |
| أنافقدان nsertion | 30-100 ديسيبل |
| خط لخط | 1760 فولت تيار مستمر |
| تردد المركز الاسمي | 10 كيلو هرتز ~ 30 ميجا هرتز |
| شهادة | ISO9001 CE بنفايات طريق TUV |
| تردد التشغيل | 50/60 هرتز |
| نطاق درجة حرارة | 25/085/21 |

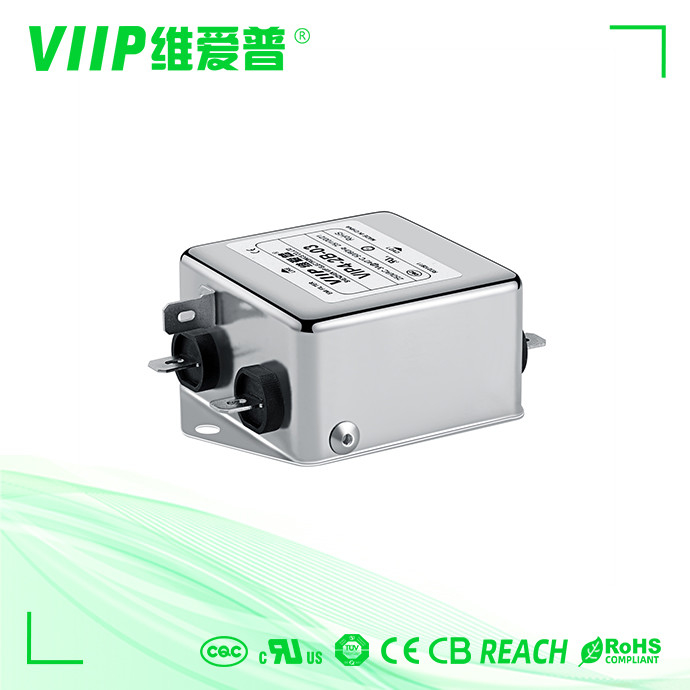

مرشحات خط الطاقة EMI أحادية الطورالميزات والفوائد:
أكثر من مستويين من التركيب.10 كيلو هرتز一30 ميغاهيرتز واسع النطاق التصفية بكفاءة عالية ، لا سيما تعزيز تأثير الترشيح منخفض التردد بين 10 كيلوهرتز 150 كيلوهرتز.
صُممت خصيصًا لنقل المعدات العسكرية من خلال CE102 inGJB151A / 152A
تردد العمل.الفولطية المقدرة لتلبية المتطلبات المختلفة ، تصميم سريع للتخصيص.
مصممة لانبعاثات الوضع المشترك أو تطبيق القابلية للتأثر
مواصفاتخط طاقة EMI أحادي الطورالمرشحات:
خط طاقة EMI أحادي الطورجداول المرشحات
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| أفسد | كتلة طرفية | الأسلاك | ||||||
| VIP1-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | الخدمية | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
|
