| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-32C-20 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

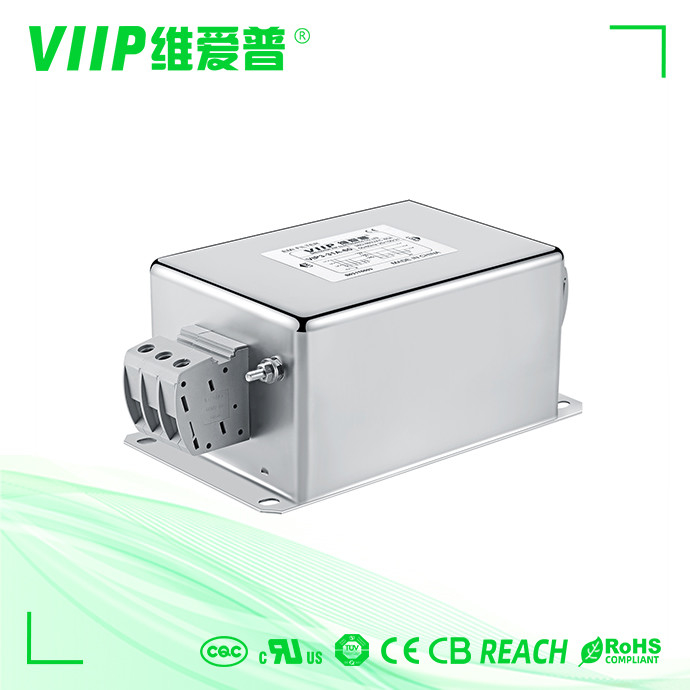

20A TUV CE تمت الموافقة على مرشح EMI ثلاثي الأطوار لنظام إدارة الطاقة
3 مراحل مرشح emiوصف:
مناسبة لثلاث مراحل من إمدادات الطاقة
هيكل مدمج ، تركيب بسيط وموفر للوقت ، مناسب بشكل خاص للتطبيقات ذات المساحة المحدودة ، التكلفة العالية
تخصيص
| العنصر | 3 مراحل مرشح emi |
| نموذج | VIP3-32C-20 |
| وظيفة النقل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 20 أ |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 2250 فولت تيار مستمر |
| خط على الأرض | 2700 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 0.8mA كحد أقصى |
| موك | 1 قطع |
| التطبيقات | معدات الليزر |
| الوقت الرائد | 5 ~ 15 يوم عمل |
وصف مرشح 3 مراحل emi:
التصنيف الحالي: 0.5-2000A
إصدارات طبية اختيارية (نوع H)
عروة لحام أو مسمار أو اتصال بلوك طرفي (أكثر من 250 أمبير هو شريط نحاسي)
إصدارات محددة مخصصة عند الطلب
مناسبة لمزود الطاقة ثلاثي الطور بثلاثة خطوط
سلسلة VIP3-32C عبارة عن مرشحات ذات مرحلتين تشتمل على وضع مشترك واحد وأسلوب عرضي d1 مع تأثير ترشيح محسّن لتداخل الوضع d1fferential
تأثير ترشيح الوضع المشترك والتفاضلي ممتاز للتداخل من 10 كيلو هرتز إلى 30 ميجا هرتز
520VAC أو 690VAC إصدارات الجهد العالي اختيارية
التخطيطي الكهربائية:
جدولة:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | Termial | الوزن (جرام] |
| VIP3-32B-10 | 10 أ | <4 أوم | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-20 | 20 أ | <4 أوم | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-50 | 50 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1600 |
| VIP3-32B-100 | 100 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | السيدة | 3700 |
| VIP3-32B-150 | 150 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32B-200 | 200 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32C-06 | 6 أ | <4 أوم | الصورة 2 | الصورة 2 | م 4 | 650 |
| VIP3-32C-10 | 10 أ | <4 أوم | رسم بياني 1 | الصورة 2 | م 4 | 650 |
| VIP3-32C-20 | 20 أ | <10 أوم | رسم بياني 1 | الصورة 2 | م 4 | 1400 |
| VIP3-32C-50 | 50 أ | <15 أوم | الصورة 2 | الصورة 2 | م 6 | 3200 |
| أ | ب | ج | ه | F | جي | ح | ي | ك | إل | م | ن | ص | س | |||
| VIP3-32B | 10 أ | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | م 4 |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| الخدمية | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | م 6 | |
| 100 أ | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | ميغا بايت | |
| 150 أ | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | م 10 | |
| 200 أ | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | م 10 | |
| VIP3-32C | 6 أ | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | م 4 |
| 10 أ | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | م 4 | |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| الخدمية | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | م 6 | |
| التسامح | ± 1 | ± 1 | 土1 | ± 1 | ± 1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
التطبيقات:
تستخدم على نطاق واسع جميع أنواع الوحدات الكهربائية بنمط الاتصال ، مثل آلة الطباعة ، وآلة التعبئة ، ومعدات النسيج ، ومكيفات الهواء الصناعية ، ووحدات UPS ، والمعدات الطبية.
|
