| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-32B-100 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / ت |

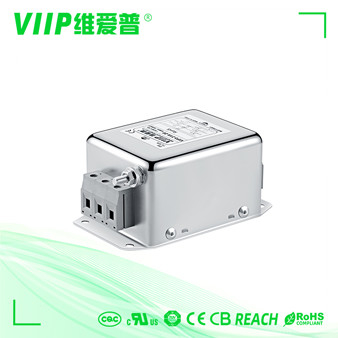

محول التيار المتردد 3 مراحل مرشح EMI لمعدات الاتصالات السلكية واللاسلكية
VIP3-32B-80 (B032S0548) Rev 4.0.pdf
3 مراحل قوة مرشح EMI وصف:
1 ، التيارات المقدرة من 0.5 إلى 2000A
2 ، أداء توهين عالي يصل إلى 30 ميجا هرتز
3 ، تصنيف الجهد 440VAC للقبول في جميع أنحاء العالم
4 ، الموافقات: CE ، ROHS
5 ، 520 فولت تيار متردد ، 690 فولت تيار متردد يمكن أن يكون اختياريًا
3 مراحل قوة مرشح EMIتخصيص:
| العنصر | مرشح EMI ثلاثي الأطوار من VIIP |
| رقم القطعة | VIP3-32B-80 |
| الفولطية | 250 / 440VAC ، 50 / 60Hz |
| تردد التشغيل | DC إلى 60 هرتز |
| التيارات المقدرة | 0.5~2000A@40 ° ج |
| تقييم Hipot | ليرة لبنانية 2250 فولت تيار مستمر |
| LG 2700VDC | |
| الفئة المناخية | -25 درجة مئوية ~ + 85 درجة مئوية (25/85/21) |
| تصميم مطابق ل | UL1283 ، CSA C22.2 رقم 8 ، |
| IEC / EN 60939 ، | |
| CQC GB 15288 / GB 15287-2008 | |
| القابلية للاشتعال | UL 94V-0 |
3 مراحل قوة مرشح EMIتحديد:
التخطيطي الكهربائية:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | هلمخططات إيكترريكية | Termial | وزن[ز] |
| VIP3-32B-10 | 10 أ | <4 أوم | الصورة 2 | تين1 | م 4 | 1400 |
| VIP3-32B-20 | 20 أ | <4 أوم | الصورة 2 | تين1 | م 4 | 1400 |
| VIP3-32B-50 | 50 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1600 |
| VIP3-32B-100 | 100 أ | <60 مللي أمبير | الصورة 2 | تين1 | السيدة | 3700 |
| VIP3-32B-150 | 150 أ | <60 مللي أمبير | الصورة 2 | تين1 | م 10 | 7000 |
| VIP3-32B-200 | 200 أ | <60 مللي أمبير | الصورة 2 | تين1 | م 10 | 7000 |
| VIP3-32C-06 | 6 أ | <4 أوم | الصورة 2 | Fأناز2 | م 4 | 650 |
| VIP3-32C-10 | 10 أ | <4 أوم | تين1 | Fأناز2 | م 4 | 650 |
| VIP3-32C-20 | 20 أ | <10 أوم | تين1 | Fأناز2 | م 4 | 1400 |
| VIP3-32C-50 | 50 أ | <15 أوم | الصورة 2 | Fأناز2 | م 6 | 3200 |
3 مراحل قوة مرشح EMIالتطبيقات:
مثل آلة الطباعة
آلة التعبئة
معدات النسيج
صناعة مكيفات الهواء
يو بي إس
معدات طبية
معدات الليزر
الأبعاد الميكانيكية (مم):
|
