| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-32B-50 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

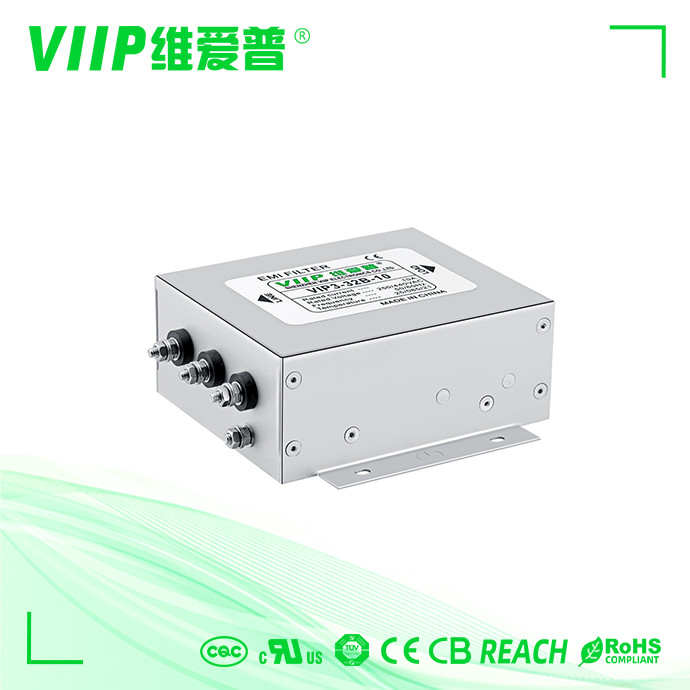

50A 3 Phase EMI Filter Three Phase Line Filter لنظام إدارة الطاقة
وصف:
1 ، التيارات المقدرة من 0.5 إلى 2000A
2 ، أداء توهين عالي يصل إلى 30 ميجا هرتز
3 ، تصنيف الجهد 440VAC للقبول في جميع أنحاء العالم
4 ، الموافقات: CE ، ROHS
5 ، 520 فولت تيار متردد ، 690 فولت تيار متردد يمكن أن يكون اختياريًا
تخصيص:
| العنصر | 3 مراحل مرشح EMI |
| نموذج | مرشح EMI ثلاثي الأطوار - سلسلة VIP3 |
| أصل البلد | الصين |
| نوع الحزمة | سطح جبل |
| تردد العمل الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 380 فولت / 440 فولت |
| تيار | 50 أ |
| درجة حرارة العمل | 40 درجة مئوية |
| الفئة المناخية | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 2250 فولت تيار مستمر |
| خط على الأرض | 2700 فولت تيار مستمر |
| 110 فولت تيار متردد / 60 هرتز 1.4 مللي أمبير | |
| موك | 5 قطع |
| ميناء | شنتشن |
| الوقت الرائد | 3 ~ 15 يومًا لمرشح EMI منخفض التمرير |
تحديد:
سمات:
تطبيقات نموذجية:
التخطيطي الكهربائية:
جدولة:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | Termial | الوزن (جرام] |
| VIP3-32B-10 | 10 أ | <4 أوم | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-20 | 20 أ | <4 أوم | الصورة 2 | رسم بياني 1 | م 4 | 1400 |
| VIP3-32B-50 | 50 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1600 |
| VIP3-32B-100 | 100 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | السيدة | 3700 |
| VIP3-32B-150 | 150 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32B-200 | 200 أ | <60 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 7000 |
| VIP3-32C-06 | 6 أ | <4 أوم | الصورة 2 | الصورة 2 | م 4 | 650 |
| VIP3-32C-10 | 10 أ | <4 أوم | رسم بياني 1 | الصورة 2 | م 4 | 650 |
| VIP3-32C-20 | 20 أ | <10 أوم | رسم بياني 1 | الصورة 2 | م 4 | 1400 |
| VIP3-32C-50 | 50 أ | <15 أوم | الصورة 2 | الصورة 2 | م 6 | 3200 |
الأبعاد الميكانيكية (مم):
| أ | ب | ج | ه | F | جي | ح | ي | ك | إل | م | ن | ص | س | |||
| VIP3-32B | 10 أ | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | م 4 |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| الخدمية | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | م 6 | |
| 100 أ | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | ميغا بايت | |
| 150 أ | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | م 10 | |
| 200 أ | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | م 10 | |
| VIP3-32C | 6 أ | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | م 4 |
| 10 أ | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | م 4 | |
| 20 أ | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | م 4 | |
| الخدمية | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | م 6 | |
| التسامح | ± 1 | ± 1 | 土 1 | ± 1 | ± 1 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | ||
|
