| الاسم التجاري: | VIIP |
| رقم الطراز: | V18011B |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

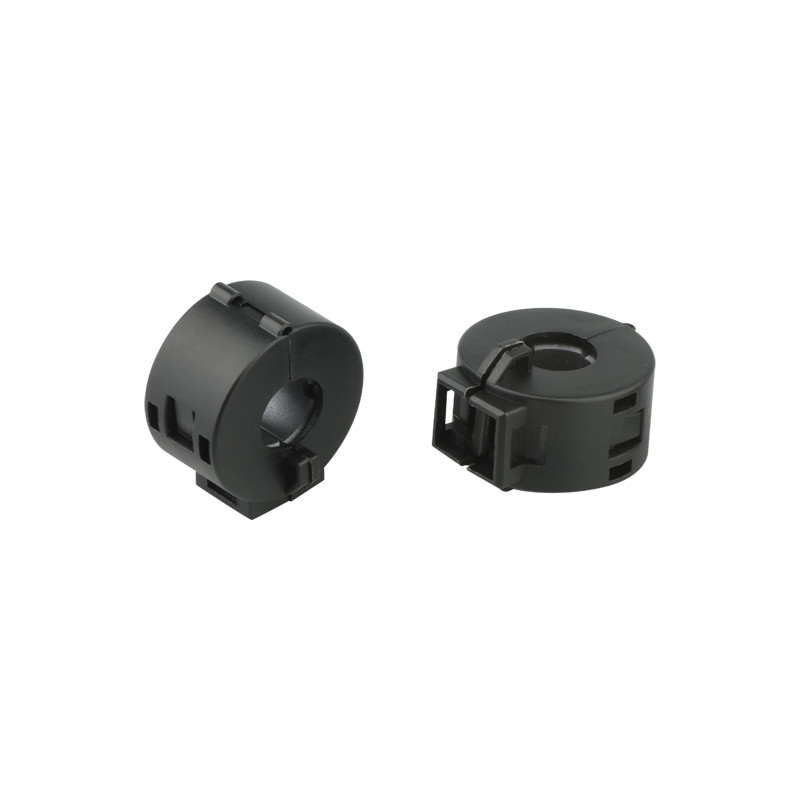

مشبك حلقة الفريت الأساسية RFI EMI مانع الضوضاء كابل حلقة الفريت الأساسية
التفاصيل السريعة:
مشبك كبل ضجيج RFI EMI: مشبك مرشح الضوضاء EMI RFI ؛ قلب من الفريت مع غطاء بلاستيكي ؛يساعد على تقليل EMI على خطوط طاقة التيار المتردد.
نوى الفريت: تقليل التداخل الكهرومغناطيسي وتحسين سلامة الإشارة ؛سهل التثبيت ، فقط قم بتثبيته وستحصل على إشارة أوضح ونقل أسرع للبيانات.
تحديد:
| لا. | تحديد | تين | الأبعاد: مم | مقاومة (Ω) دقيقة | |||||
| Φ | ب | Φ ج | د | ه | 25 ميجا هرتز | 100 ميجا هرتز | |||
| 1 | V18001A | 1 | 13 ± 1 | 11.8 ± 1 | 3.5 ± 0.8 | 25.2 ± 1 | 2.5 ± 1 | 135 | 260 |
| 2 | V18001 | 1 | 13 ± 1 | 12 ± 1 | 5 ± 0.8 | 25.2 ± 1 | 2.5 ± 1 | 90 | 190 |
| 3 | V18002 | 1 | 16.5 ± 1 | 14 ± 1 | 7 ± 0.8 | 30 ± 1 | 2.5 ± 1 | 80 | 195 |
| 4 | V18002C | 5 | 20.7 ± 1 | 39.4 ± 1 | 7.2 ± 0.5 | / | / | 120 | 220 |
| 5 | V18003 | 1 | 19.5 ± 1 | 18 ± 1 | 9 ± 0.8 | 35 ± 1 | 5.5 ± 1 | 100 | 240 |
| 6 | V18004 | 1 | 23.5 ± 1 | 22.2 ± 1 | 13.5 ± 0.8 | 36 ± 1 | 10.5 ± 1 | 90 | 190 |
| 7 | V18005 | 2 | 17.5 ± 1 | 19.5 ± 1 | 6.5 ± 0.8 | 32.5 ± 1 | / | 135 | 330 |
| 8 | V18006 | 2 | 22 ± 1 | 23.5 ± 1 | 10 ± 0.8 | 33 ± 1 | / | 90 | 250 |
| 9 | V18007 | 2 | 29 ± 1 | 30 ± 1 | 13 ± 0.8 | 32.2 ± 1 | / | 160 | 280 |
| 10 | V18008 | 3 | 19.5 ± 1 | 23 ± 1 | 8 ± 0.8 | 17 ± 1 | 23 ± 1 | 70 | 140 |
| 11 | V18009 | 3 | 19.5 ± 1 | 23 ± 1 | 8 ± 0.8 | 19.5 ± 1 | 26 ± 1 | 80 | 160 |
| 12 | V18010 | 4 | 15 ± 1 | 14 ± 1 | 7 ± 1 | 18 ± 1 | 22 ± 1 | 45 | 125 |
| 13 | V18011 | 4 | 19.5 ± 1 | / | 9 ± 1 | 32 ± 1 | 36 ± 1 | 105 | 185 |
| 14 | V18011A | 4 | 20.5 ± 1 | 20.5 ± 1 | 11 ± 0.8 | 32 ± 1 | 36 ± 1 | 80 | 155 |
| 15 | V18011B | 3 | 28 ± 1 | 31 ± 1 | 11.4 ± 0.8 | 17.5 ± 1 | 23.5 ± 1 | 75 | 135 |
| 16 | V18012 | 4 | 30 ± 1 | / | 13 ± 0.8 | 34 ± 1 | 39 ± 1 | 125 | 230 |
| 17 | V18013 | 5 | 16.5 ± 1 | 29.5 ± 1 | 5 ± 0.8 | / | / | 80 | 165 |
| 18 | V18017 | 4 | 40.5 ± 1 | / | 17 ± 1 | 49.8 ± 1 | / | 200 | 350 |
| 19 | V18018 | 3 | 29 ± 1 | 33 ± 1 | 15 ± 0.8 | 15.5 ± 1 | 21.5 ± 1 | 55 | 110 |
| 20 | V18019 | 1 | 19.5 ± 1 | 18 ± 1 | 8 ± 0.8 | 35 ± 1 | 5.5 ± 1 | 120 | 175 |
| 21 | V18020 | 3 | 24 ± 1 | 27 ± 1 | 10 ± 0.8 | 13.5 ± 1 | 19 ± 1 | 60 | 110 |
| 22 | V18021 | 1 | 11.7 ± 1 | 10.8 ± 1 | 4 ± 0.8 | 21.4 ± 1 | 2.6 ± 1 | 90 | 160 |
| 23 | V18031 | 2 | 15 ± 1 | 14 ± 1 | 6 ± 1 | 23 ± 1 | / | 80 | 160 |
| 24 | V18032 | 1 | 19.5 ± 1 | 18.0 ± 1 | 5.0 ± 1 | 35 ± 0.8 | / | 190 | 320 |
| 25 | V18033 | 4 | 19.5 ± 1 | / | 8 ± 0.8 | 32 ± 1 | 36 ± 1 | 120 | 175 |
التطبيقات:
✔ 3.5 ملم / 0.14 بوصة (القطر الداخلي): مناسب للكابلات 0.06 - 0.14 بوصة / 1.5 - 3.5 ملم
التطبيق: مسجل الفيديو الرقمي للسيارة ، وكابل سماعة الرأس ، وكابل مكبر الصوت ، وكابل الماوس ، وكابل لوحة المفاتيح ، وكابل USB ، إلخ.
✔ 5 مم / 0.2 بوصة (القطر الداخلي): مناسب للكابلات 0.14 - 0.2 بوصة / 3.5 - 5 مم
التطبيق: مسجل الفيديو الرقمي للسيارة ، كابل مكبر الصوت ، كبل الماوس ، كابل لوحة المفاتيح ، كابل USB ، كابل كاميرا المنفذ التسلسلي RS232 إلخ.
✔ 7 مم / 0.27 بوصة (القطر الداخلي): مناسب للكابلات 0.2 - 0.27 بوصة / 5 - 7 مم
التطبيق: كبل AV ، صوت متحد المحور ، خط طاقة الصوت ، كاميرا منفذ تسلسلي IP ، إلخ.
✔ 9 ملم / 0.35 بوصة (القطر الداخلي): مناسب للكابلات 0.27 - 0.35 بوصة / 7 - 9 ملم
التطبيق: كابل HDMI ، كابل VGA ، كابل DVI ، خط الطاقة ، كابل مكبر الصوت ، الكابلات الصناعية إلخ.
✔ 13 ملم / 0.51 بوصة (القطر الداخلي): مناسب للكابلات 0.35 - 0.51 بوصة / 9 - 13 ملم
التطبيق: كابل HDMI ، خط اتصال IP ، كابل DVI ، كابل VGA الزائد ، إلخ.
التعليمات:
س: هل تقدمون منتجًا مخصصًا؟
ج: نعم ، يمكننا تطوير قالب جديد حسب حاجتك إذا كان بإمكانك تزويدنا بالعينات أو الرسومات والمواصفات.
س: هل أنت منتج ISO9001؟
ج: نعم ، نحن مصنعون محترفون لتصميم وتصنيع مرشح EMI منذ عام 2008.
س: ما هي مدة التسليم؟
ج: نحن نضمن التسليم السريع.بشكل عام ، سوف يستغرق الأمر 2-5 أيام للعينات ؛10 إلى 15 للطلبات الصغيرة ، 15-25 يومًا للإنتاج بالجملة بعد استلام الدفعة المقدمة.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.الرجاء التواصل معنا
س: ماذا عن شروط الدفع؟
ج: نقبل أيضًا T / T Western Union ، Paypal ، إلخ.
س: ماذا عن الشهادات؟
ج: ISO 9001 ، CE ، TUV ، UL ، ROHS ، ENEC ، REACH ، إلخ
|
|
