| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-1B-20 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

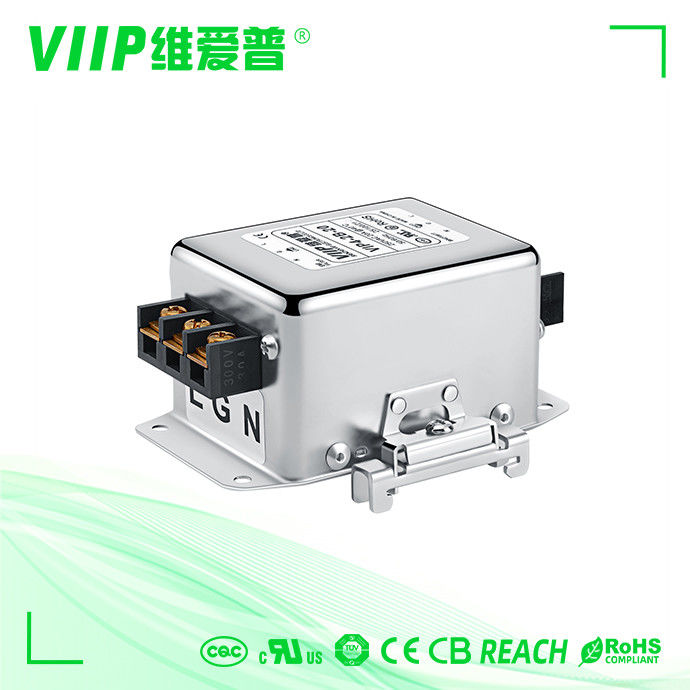

| العنصر | مرشح قمع EMI |
| نموذج | VIP4-1B-20 |
| وظيفة النقل | تمرير منخفض |
| نوع الحزمة | سطح جبل |
| تردد المركز الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 110 فولت / 250 فولت |
| التصنيف الحالي | 1 ~ 50 أ |
| درجة الحرارة البيئية | 40 درجة مئوية |
| نطاق درجة حرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 1450 فولت تيار مستمر |
| خط على الأرض | 2250 فولت تيار مستمر |
| أقصى تسرب الحالي | 250VAC / 60HZ 0.8mA كحد أقصى |
| موك | 10 قطع |
| ميناء | شنتشن |
| الوقت الرائد | 5 ~ 15 يومًا |
مرحلة واحدة من مرشحات الوضع الشائع بتأثير ممتاز.مرشحات التيار المتردد للأغراض العامة مع أداء توهين جيد في نطاق تردد 150 كيلو هرتز -30 ميجا هرتز
تحديد:
جدولة:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| برغي | كتلة طرفية | الأسلاك | ||||||
| VIP4-2A-01 | 1 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | رسم بياني 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20 أ | <1.0 مللي أمبير | الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | تين. 3 | م 10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3 أ | <0.5 مللي أمبير | الصورة 2 | تين. 3 | م 10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10 أ | <1.0 مللي أمبير | الشكل 4 | تين. 3 | م 4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20 أ | <1.0 مللي أمبير | الشكل 5 | تين. 3 | م 4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | تين. 3 | م 6 | - - - | - - - | 1600 |
الأبعاد الميكانيكية (الوحدة: مم)
التخطيطي الكهربائية:
التعليمات:
س: هل تقدمون منتجًا مخصصًا؟
ج: نعم ، يمكننا تطوير قالب جديد حسب حاجتك إذا كان بإمكانك تزويدنا بالعينات أو الرسومات والمواصفات.
س: هل أنت منتج ISO9001؟
ج: نعم ، نحن مصنعون محترفون لتصميم وتصنيع مرشح EMI منذ عام 2009.
س: ما هي مدة التسليم؟
ج: نحن نضمن التسليم السريع.بشكل عام ، سوف يستغرق الأمر 2-5 أيام للعينات ؛10 إلى 15 للطلبات الصغيرة ، 15-25 يومًا للإنتاج بالجملة بعد استلام الدفعة المقدمة.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.الرجاء التواصل معنا
س: ماذا عن شروط الدفع؟
ج: نقبل أيضًا T / T Western Union ، Paypal ، إلخ.
س: ماذا عن الشهادات؟
ج: ISO 9001 ، CE ، TUV ، UL ، ROHS ، ENEC ، REACH ، إلخ.
|
