| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP4-1B-30 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| مكان المنشأ | الصين |
| رقم الموديل | VIP4-1B-30 |
| مقاومة المدخلات | 50Ω |
| أنافقدان nsertion | 30-100 ديسيبل |
| خط لخط | 1760 فولت تيار مستمر |
| تردد المركز الاسمي | 150 كيلو هرتز ~ 30 ميجا هرتز |
| شهادة | ISO9001 CE بنفايات طريق TUV |
| تردد التشغيل | 50/60 هرتز |
| نطاق درجة حرارة | 25/085/21 |

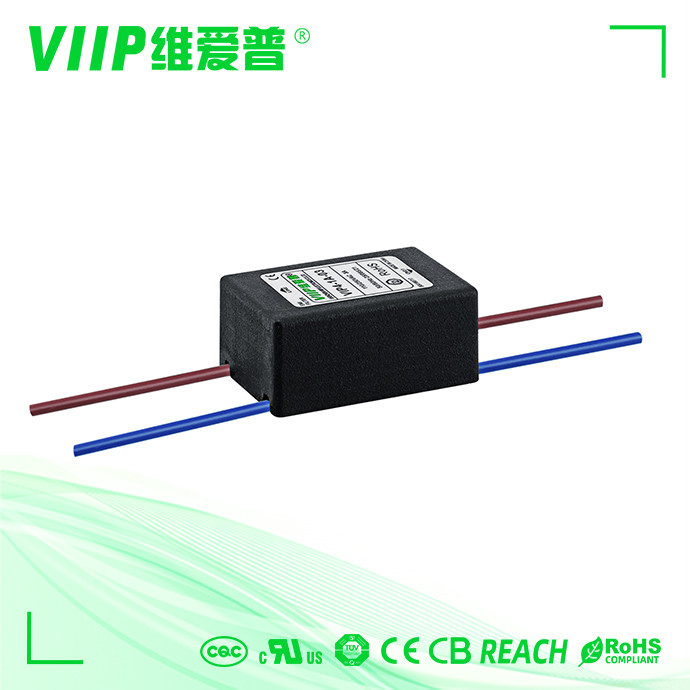

مرحلة واحدة من مرشحات الوضع الشائع بتأثير ممتاز.مرشحات التيار المتردد للأغراض العامة مع أداء توهين جيد في نطاق تردد 150 كيلو هرتز -30 ميجا هرتز
جداول مرشح emi أحادي الطور:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| برغي | كتلة طرفية | الأسلاك | ||||||
| VIP4-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
التخطيطي الكهربائية:
| أ | ب | ج | د | ه | F | جي | ح | ك | إل | م | ن | ص | س | |||
| VIP4-1B | 51 | 51 | 29 | 73 | - | 73 | 63 | - | Φ4.5 | 25 | 10 | 22 | - | 15.5 | 6.3 * 0.8 | |
| 6 أ | - | |||||||||||||||
| 51 | 51 | 29 | 86 | - | 86 | 63 | - | Φ4.5 | 25 | 10 | 9 | 3.4 | 15.5 | م 4 | ||
| - | ||||||||||||||||
| 51 | 51 | 29 | 73 | - | 73 | 63 | - | Φ4.5 | 25 | 10 | 22 | - | 15.5 | 6.3 * 0.8 | ||
| 10 أ | - | |||||||||||||||
| 51 | 51 | 29 | 86 | - | 86 | 63 | - | Φ4.5 | 25 | 10 | 22 | 3.4 | 15.5 | م 4 | ||
| - | ||||||||||||||||
| 51 | 51 | 29 | 73 | - | 73 | 63 | - | Φ4.5 | 25 | 10 | 22 | - | 15.5 | 6.3 * 0.8 | ||
| 20 أ | ||||||||||||||||
| 51 | 51 | 29 | 84 | - | 84 | 63 | - | Φ4.5 | 25 | 20 | 8.5 | 2.5 | - | م 4 | ||
| 30 أ | 63 | 51 | 38 | 85 | - | 104 | 75 | - | Φ5.0 | 25 | 25 | 9 | 3.8 | - | م 6 | |
| 50 أ | 96 | 80 | 42 | - | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 20 | 20 | 3.4 | م 6 | |
| 100 أ | 120 | 100 | 50 | 130 | 184 | 80 | 115 | Φ4.0 | 6 | 66 | 28 | 10 | 9 | م 8 | ||
| 150 أ | 150 | 105 | 60 | 135 | 214 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.8 | م 10 | ||
| 200 أ | 150 | 105 | 60 | 135 | 213 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.4 | م 10 | ||
| التسامح | ± 1 | ± 1 | 土1 | 土1 | ± 1 | ± 1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
التطبيقات:
1. المعدات الكهربائية والإلكترونية
2. المعدات الطبية
3. معدات داتاكوم
4. معدات التشغيل الآلي للمكاتب
|
