| الاسم التجاري: | VIIP |
| رقم الطراز: | V18098H |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

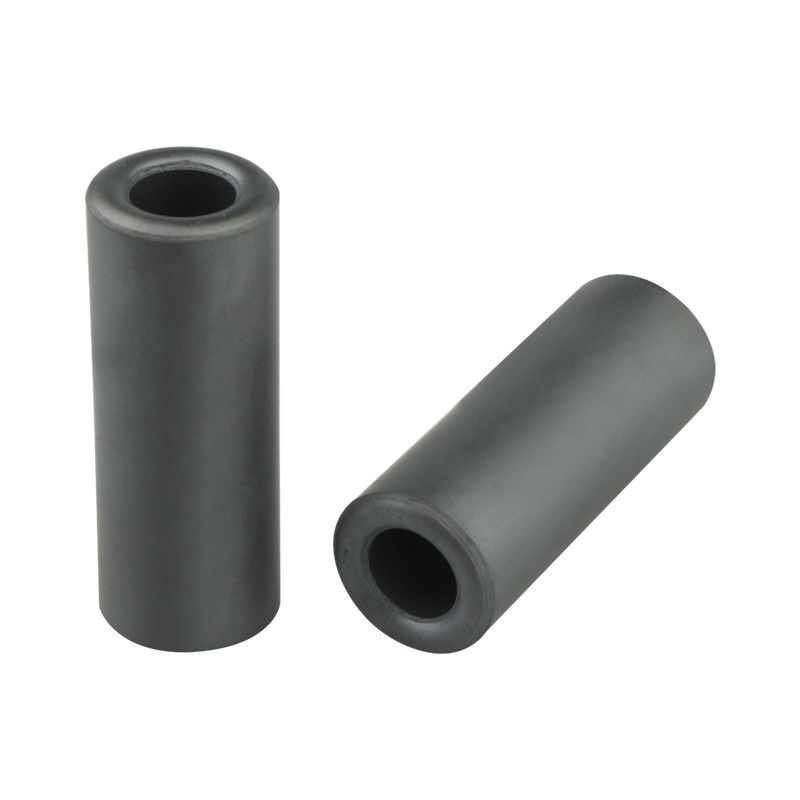

شركة إمي الفريت لب Transformer الفريت لب الفريت Toroid لب
تفصيل سريع:

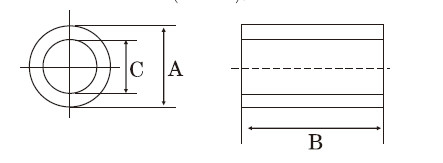

الأبعاد (مم)
| أ | 9.5 ± 0.4 ملم |
| ب | 18 土 0.5 مم |
| ج | 4.8 ± 0.4 ملم |
وصف:
هذه حلقة من الفريت وليست مغناطيس.ليس لديها مغناطيسية.
يتم تخزين لب مسحوق الحديد عمومًا بالقرب من إشارات المكان.
يتميز بخصائص عزل تيار الدوامة ، وانخفاض النفاذية والتداخل المقيد.
الخصائص الكهربائية
|
项目 اختبار البند ＋ |
电气 性能 الخصائص الكهربائية |
الأبعاد (الوحدة: مم) |
||||||||||
| س | إل | زل | Z2 | Z3 | Z4 | أ | ب | ج | د | ه | F | |
| 70 | 140 | 9. 5 | 18 | 4.8 | ||||||||
| 0. 4 | 0.5 | 0.4 | ||||||||||
| - | 0 | 0 | 0. 4 | 0.5 | 0.4 | |||||||
| 1 | 86. 2 | 165. 9 | 9. 50 | 17.82 | 4. 78 | |||||||
| 2 | 86. 6 | 164- 9 | 9.43 | 17.90 | 4.80 | |||||||
| 3 | 86.8 | 164- 7 | 9.45 | 17.96 | 4. 71 | |||||||
| 4 | 86. 4 | 164. 6 | 9. 32 | 17.97 | 4. 77 | |||||||
| 5 | 85. 2 | 165. 7 | 9.41 | 17.99 | 4.82 | |||||||
| 6 | 85. 6 | 165. 6 | 9.43 | 18.02 | 4. 79 | |||||||
| 7 | 85. 4 | 165.4 | 9.43 | 18.05 | 4.83 | |||||||
| 8 | 85.8 | 164. 6 | 9. 35 | 18.06 | 4.69 | |||||||
| 9 | 86. 2 | 164- 7 | 9. 36 | 18.04 | 4.68 | |||||||
| 10 | 85. 6 | 165. 6 | 9. 38 | 18.02 | 4. 72 | |||||||
| x | 85.98 | 165.17 | 9.40 | 17.98 | 4. 75 | |||||||
| يين | ذ | ذ | ذ | ذ | ذ | |||||||

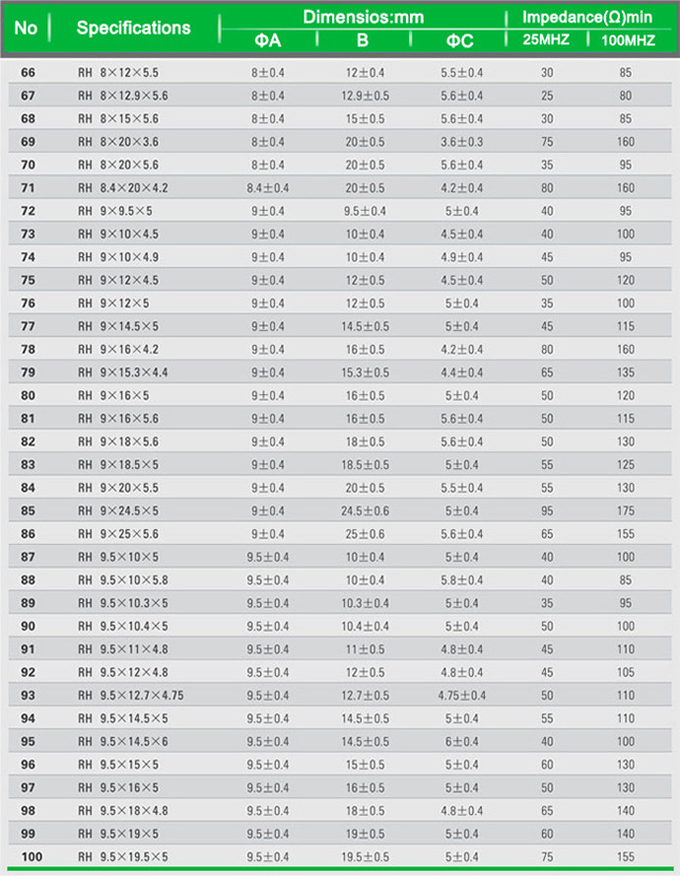

تحديد:
التطبيقات:
تستخدم على نطاق واسع في محولات الطاقة ، محولات الطاقة الحالية ، محولات الأجهزة ، المحاثات ، الإختناقات ، كوابح ، مثبتات الجهد ومنظماته ، محولات اللحام ، محولات النطاق العريض ، المرشحات ، إلخ.
|
