| الاسم التجاري: | VIIP |
| رقم الطراز: | V18048T |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

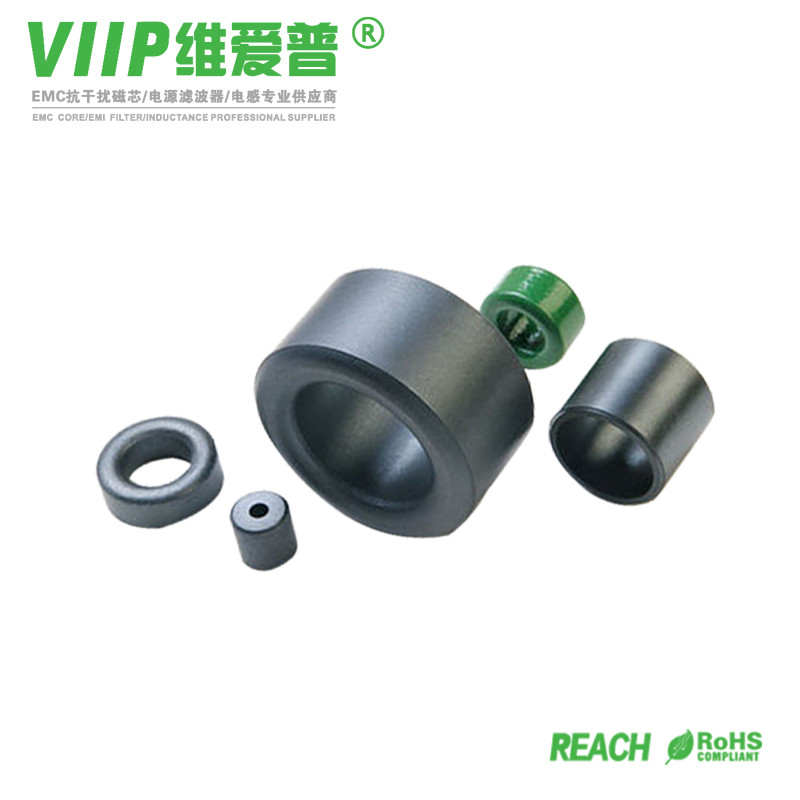

الحلقات الحلقي الفريت الحلقي الفريت حول محولات اللحام بقشرة بلاستيكية من الكابلات
التفاصيل السريعة:
وصف:
هذه حلقة من الفريت وليست مغناطيس.ليس لديها مغناطيسية.
يتم تخزين لب مسحوق الحديد بشكل عام بالقرب من إشارات المكان.
يتميز بخصائص عزل تيار الدوامة ، وانخفاض النفاذية والتداخل المقيد.
تحديد:
| رقم. | يكتب | تحديد | الأبعاد: مم | مقاومة (Ω) دقيقة | |||
| Φ | ب | Φ ج | 25 ميجا هرتز | 100 ميجا هرتز | |||
| 1 | تي | 2.5 * 1.3 * 1.3 | 2.5 ± 0.3 | 1.3 ± 0.3 | 1.3 ± 0.3 | 10 | 50 |
| 2 | تي | 3 * 3 * 1.2 | 3 ± 0.3 | 3 ± 0.3 | 1.2 ± 0.3 | 20 | 65 |
| 3 | تي | 3.5 * 2 * 1.8 | 3.5 ± 0.4 | 2 ± 0.4 | 1.8 ± 0.3 | 20 | 60 |
| 4 | تي | 3.5 * 3 * 0.8 | 3.5 ± 0.4 | 3 ± 0.4 | 0.8 ± 0.3 | 30 | 75 |
| 5 | تي | 3.5 * 3 * 1.0 | 3.5 ± 0.4 | 3 ± 0.4 | 1.0 ± 0.3 | 30 | 80 |
| 6 | تي | 3.5 * 3 * 1.8 | 3.5 ± 0.4 | 3 ± 0.4 | 1.8 ± 0.3 | 20 | 65 |
| 7 | تي | 3.5 * 3.2 * 1.6 | 3.5 ± 0.4 | 3.2 ± 0.4 | 1.6 ± 0.3 | 20 | 65 |
| 8 | تي | 4 * 1 * 2 | 4 ± 0.4 | 1 ± 0.4 | 2 ± 0.3 | 15 | 60 |
| 9 | تي | 4 * 2 * 2 | 4 ± 0.4 | 2 ± 0.4 | 2 ± 0.3 | 20 | 65 |
| 10 | تي | 4 * 3 * 2 | 4 ± 0.4 | 3 ± 0.4 | 2 ± 0.3 | 20 | 65 |
| 11 | تي | 4 * 4 * 1.5 | 4 ± 0.4 | 4 ± 0.4 | 1.5 ± 0.3 | 25 | 70 |
| 12 | تي | 4 * 4 * 2 | 4 ± 0.4 | 4 ± 0.4 | 2 ± 0.3 | 20 | 70 |
| 13 | تي | 5 * 2.5 * 3 | 5 ± 0.4 | 2.5 ± 0.4 | 3 ± 0.3 | 15 | 65 |
| 14 | تي | 5 * 4 * 3 | 5 ± 0.4 | 4 ± 0.4 | 3 ± 0.3 | 20 | 65 |
| 15 | تي | 5 * 5 * 3 | 5 ± 0.4 | 5 ± 0.4 | 3 ± 0.3 | 25 | 70 |
| 16 | تي | 6 * 2 * 3 | 6 ± 0.4 | 2 ± 0.34 | 3 ± 0.3 | 15 | 60 |
| 17 | تي | 6 * 3 * 3 | 6 ± 0.4 | 3 ± 0.4 | 3 ± 0.3 | 20 | 65 |
| 18 | تي | 6 * 3 * 4 | 6 ± 0.4 | 3 ± 0.4 | 4 ± 0.4 | 25 | 60 |
| 19 | تي | 6 * 4 * 3 | 6 ± 0.4 | 4 ± 0.4 | 3 ± 0.3 | 25 | 70 |
| 20 | تي | 6 * 4 * 4 | 6 ± 0.4 | 4 ± 0.4 | 4 ± 0.4 | 20 | 65 |
| 21 | تي | 6 * 6 * 3 | 6 ± 0.4 | 6 ± 0.4 | 3 ± 0.4 | 25 | 75 |
| 22 | تي | 6 * 6 * 4 | 6 ± 0.4 | 6 ± 0.4 | 4 ± 0.4 | 20 | 65 |
| 23 | تي | 6.5 * 5 * 4 | 6.5 ± 0.4 | 5 ± 0.4 | 4 ± 0.4 | 20 | 70 |
| 24 | تي | 6.5 * 5 * 4.3 | 6.5 ± 0.4 | 5 ± 0.4 | 4.3 ± 0.4 | 20 | 65 |
| 25 | تي | 7 * 7 * 4 | 7 ± 0.4 | 7 ± 0.4 | 4 ± 0.5 | 25 | 80 |
| 26 | تي | 7.6 * 2 * 5.3 | 7.6 ± 0.4 | 2.5 ± 0.4 | 5.3 ± 0.5 | 15 | 60 |
| 27 | تي | 7.6 * 3.6 * 4.2 | 7.6 ± 0.4 | 3.6 ± 0.4 | 4.2 ± 0.6 | 20 | 70 |
| 28 | تي | 7.6 * 5 * 5.2 | 7.6 ± 0.4 | 5.5 ± 0.4 | 5.2 ± 0.6 | 20 | 65 |
| 29 | تي | 7.6 * 6 * 5 | 7.6 ± 0.4 | 6 ± 0.4 | 5 ± 0.4 | 20 | 70 |
| 30 | تي | 8 * 2 * 4 | 8 ± 0.4 | 2 ± 0.4 | 4 ± 0.4 | 15 | 60 |
| 31 | تي | 8 * 3 * 4 | 8 ± 0.4 | 3 ± 0.4 | 4 ± 0.4 | 20 | 65 |
التطبيقات:
تستخدم على نطاق واسع في محولات الطاقة ، محولات الطاقة الحالية ، محولات الأجهزة ، المحاثات ، الإختناقات ، كوابح ، مثبتات الجهد والمنظمين ، محولات اللحام ، محولات النطاق العريض ، المرشحات ، إلخ.
|
