| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP3-31A-10 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |

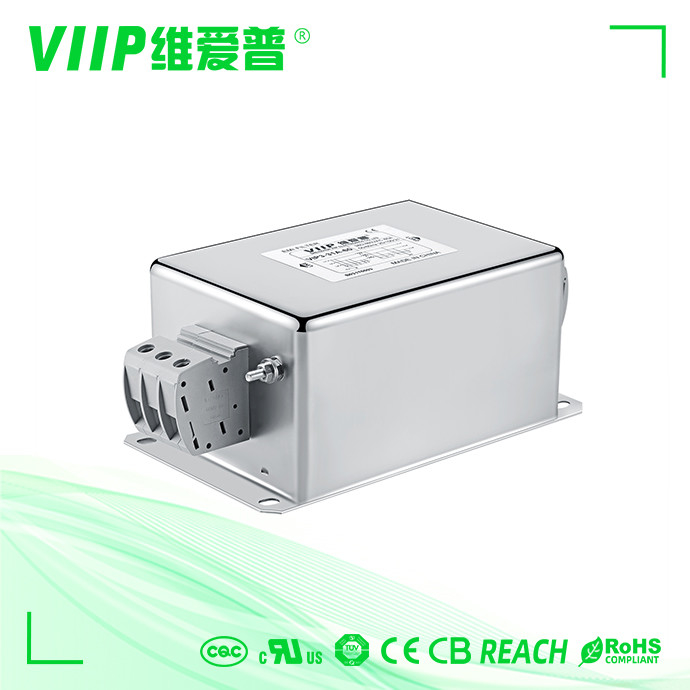

380V 440V 3 Phase EMI Filter Low Pass Noise EMC Filter مع أتمتة إنتاج المسمار
وصف:
1 ، التيارات المقدرة من 0.5 إلى 2000A
2 ، أداء توهين عالي يصل إلى 30 ميجا هرتز
3 ، تصنيف الجهد 440VAC للقبول في جميع أنحاء العالم
4 ، الموافقات: CE ، ROHS
تخصيص:
| العنصر | 3 مراحل مرشح EMI |
| نموذج | مرشح EMI ثلاثي الأطوار - سلسلة VIP3 |
| أصل البلد | الصين |
| نوع الحزمة | سطح جبل |
| تردد العمل الاسمي | 150 كيلو - 30 ميجا هرتز |
| فقدان الإدراج | 60 ~ 90 ديسيبل |
| مقاومة المدخلات | 50Ω |
| الفولطية | 380 فولت / 440 فولت |
| تيار | 10 أ |
| درجة حرارة العمل | 40 درجة مئوية |
| درجة الحرارة | 25/085/21 |
| تردد التشغيل | 50/60 هرتز |
| سطر إلى سطر | 2250 فولت تيار مستمر |
| خط على الأرض | 2700 فولت تيار مستمر |
| 110 فولت تيار متردد / 60 هرتز 1.4 مللي أمبير | |
| موك | 5 قطع |
| ميناء | شنتشن |
| الوقت الرائد | 3 ~ 15 يوم من أيام الأسبوع لمرشح EMI منخفض التمرير |
تحديد:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] |
| VIP3-31A-06 | 6 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 380 |
| VIP3-31A-10 | 10 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 510 |
| VIP3-31A-20 | 20 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 4 | 600 |
| VIP3-31A-30 | 30 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 6 | 640 |
| VIP3-31A-40 | 40 أ | <2.0 مللي أمبير | رسم بياني 1 | رسم بياني 1 | م 6 | 640 |
| VIP3-31A-50 | 50 أ | <3.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 6 | 1000 |
| VIP3-31A-80 | 80 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3000 |
| VIP3-31A-100 | 100 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 8 | 3000 |
| VIP3-31A-150 | 150 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 3200 |
| VIP3-31A-200 | 200 أ | <7.0 مللي أمبير | الصورة 2 | رسم بياني 1 | م 10 | 3200 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
| أ | ب | ج | ه | F | جي | ح | أنا | ي | ك | إل | م | ن | ص | س | |
| 6 أ | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | م 4 |
| 10 أ | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | م 4 |
| 20 أ | 72 | 65 | 38 | 85 | 104 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 3 3 | 22 5 | م 4 |
| 30 أ | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 3 6 | 29 5 | م 6 |
| 40 أ | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 36 | 29 5 | م 6 |
| 50 أ | 120 | 100 | 50 | 130 | 160 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 1 | 25 | م 6 |
| 80 أ | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | م 8 |
| 100 أ | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | م 8 |
| 150 أ | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 48 | 46 | م 10 |
| 200 أ | 200 | 127 | 80 | 170 | 263 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 44 | 46 | م 10 |
| تفاوت | 士 1 | ± 1 | ± 1 | 土 1 | 士 1 | 士 0 5 | 士 0 5 | 士 0 5 | 土 0 5 | 士 0 5 | 土 0 5 | 士 0 5 | 士 0 5 | ± 0 5 |
التطبيقات:
مثل آلة الطباعة
آلة التعبئة
معدات النسيج
صناعة مكيفات الهواء
يو بي إس
معدات طبية
التعليمات
حول VIIP
س: هل أنت صاحب مصنع أم شركة تجارية؟
Shenzhen VIIP هو manafacturer forEMI / EMC Products الواقعة في Shenzhen Guangdong China.
حول المنتجات
س: ما هي الشهادة التي لديك لمنتجاتك؟
لقد حصلنا على CE ROHS FCC وما إلى ذلك.
س: ما هو موك الخاص بك؟
يعتمد ذلك على عناصر مختلفة ، لدينا طلب منخفض لموك ، لأن لدينا مستودعًا كبيرًا لأوامر المخزون.
س: ما هي طرق الشحن التي تدعمها للتسليم؟
نحن نؤيد الشحن الجوي والبحري والسكك الحديدية.
حول طلب عينة
س: هل يمكنني الحصول على طلب عينة لمنتجاتك؟
ج: نعم ، نحن نقدم عينات من المنتجات ، بما في ذلك العينات المختلطة.
حول الخدمة
س: ما هي المدفوعات المقبولة؟
ج: نحن نقبل T / T ، باي بال ، ويسترن يونيون إلخ.
س: هل يمكنني زيارة شركتك والمصنع في الصين؟
ج: بالتأكيد.يسعدنا استقبالك في شنتشن بالصين وإطلاعك على أماكن العمل لدينا.
|
