| الاسم التجاري: | VIIP |
| رقم الطراز: | VIP2-1B-50 |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

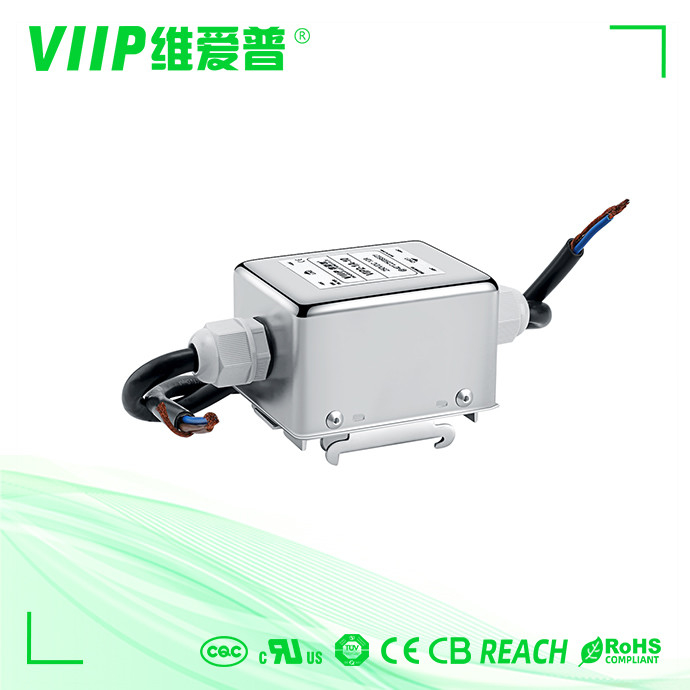

التبديل امدادات الطاقة DC خط الطاقة مرشح الضوضاء مرشح emi 50A
التفاصيل السريعة:
| رقم الموديل | VIP2-1B-50 |
| مكان المنشأ | الصين |
| وظيفة النقل | تمرير منخفض |
| اختبار الجهد | العاصمة |
| قضية | حالة المعادن |
| طلب | تبديل مصدر الطاقة ، تبادل SPC وغيرها من الأجهزة الكهربائية DC |
وصف
مرشحات DC للأغراض العامة مع أداء توهين جيد في نطاق تردد 150 كيلو هرتز -30 ميجا هرتز
رقم الجزء: VIP2-1B-50
مميزات:
(1) تصنيف الجهد ............................................. 0-380 فولت تيار مستمر
(2) التصنيف الحالي: ...........................................
AT 380VDC ..... 50A RMS كحد أقصى.
(3) تردد التشغيل: 0-400 هرتز
(4) HIPOT RATING (لمدة دقيقة واحدة)
خط للأرض 2250 فولت تيار مستمر
ب. الخط إلى الخط ....... 500VDC
(5) الأشعة تحت الحمراء: 100M أوم عند 500VDC أي إدخال أو إخراج إلى الأرض
(6) نطاق درجة الحرارة: -25 "C - + 85" C
تحديد:
| رقم الجزء | التصنيف الحالي [A] | الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| VIP2-2A-01 | 1 أ | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP2-2A-03 | 3 أ | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 95 |
| VIP2-2A-06 | 6 أ | الشكل 1 / الشكل 2 | رسم بياني 1 | - - - | 0 | 0 | 95/175 |
| VIP2-2A-10 | 10 أ | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 175 |
| VIP2-2B-20 | 20 أ | تين. 3 | الصورة 2 | م 4 | - - - | - - - | 320 |
| VIP2-2B-30 | 30 | تين. 3 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP2-2B-50 | 50 | الشكل 4 | الصورة 2 | م 6 | - - - | - - - | 1400 |
| VIP2-2B-100 | 100 أ | الشكل 4 | الصورة 2 | م 8 | - - - | - - - | 2000 |
صالة:
| الفولطية | 0-250 فولت تيار مستمر | التصنيف الحالي: IR | 0.5A-300A | ||
| اختبار الجهد | العاصمة | الفئة المناخية | 25/085/21 (-25 درجة مئوية / + 85 درجة مئوية اختبار الحرارة الرطبة لمدة 21 يومًا) |
||
المخططات الكهربائية
الأبعاد الميكانيكية (الوحدة: مم)
| أ | ب | ج | د | ه | F | جي | ح | أنا | ي | ك | إل | م | ن | س | |
| 1 أ | 51 | 33 | 29 | 70 | - | 351 | 60 | - | Φ4.5 | - | 20 | 9 | 19 | - | - |
| 3 أ | 51 | 33 | 29 | 70 | - | 351 | 60 | - | Φ4.5 | - | 20 | 9 | 19 | - | - |
| 51 | 33 | 29 | 70 | - | 351 | 60 | - | Φ4.5 | - | 20 | 9 | 19 | - | - | |
| 6 أ | |||||||||||||||
| 51 | 51 | 29 | 73 | 73 | 63 | Φ4.5 | - | 25 | 10 | 22 | 15.5 | 6 3 * 0 8 | |||
| 10 أ | 51 | 51 | 29 | 73 | - | 73 | 63 | - | Φ4.5 | - | 25 | 10 | 22 | 15.5 | |
| 20 أ | 73 | 56 | 45 | 97 | - | 105 | 87 | - | Φ4.8 | - | 24 | 28.5 | 12 | 3.3 | م 4 |
| 30 أ | 73 | 56 | 45 | 97 | - | 114 | 87 | - | Φ4.8 | - | 24 | 28.5 | 12 | 3.6 | م 6 |
| 50 أ | 150 | 105 | 60 | - | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 3.1 | م 6 |
| 100 أ | 200 | 127 | 80 | - | 170 | 264 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 30 | 9 | م 8 |
| تفاوت | 土 1 | 土 1 | 土 1 | 士 1 | 土 1 | 土 1 | ± 1 | 土 0 5 | 士 1 | ± 1 | 土 0 5 | 土 0 5 | 士 0 5 | 士 0 5 |
التطبيقات:
تبديل مصدر الطاقة ، تبادل SPC وغيرها من الأجهزة الكهربائية DC
|
