| الاسم التجاري: | VIIP WeiAiPu |
| رقم الطراز: | VIP4-1A-10 |
| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | 33 * 33 * 18 |
| شروط الدفع: | T/T |
| اسم العلامة التجارية | كبار الشخصيات |
| رقم الموديل | VIP4-1A-10 |
| مقاومة المدخلات | 50Ω |
| يكتب | مرشح AC EMI |
| وظيفة النقل | تمرير منخفض |
| فقدان الإدراج | 30-100 ديسيبل |
| تردد التشغيل | 50/60 هرتز |
| موك: | 1 قطع |
| نوع الحزمة: | المركبة السطح |

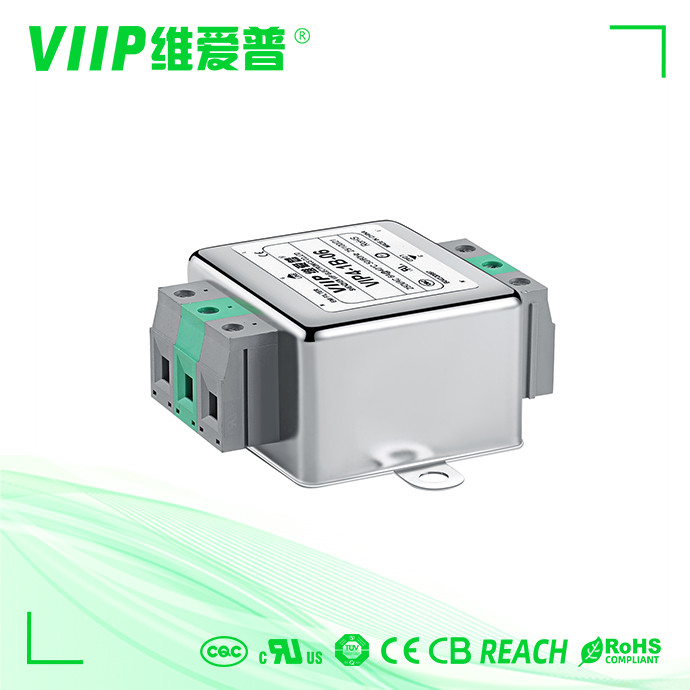

مرشحات خط طاقة التيار المتردد أحادية الطور للأغراض العامة ، سهلة التركيب ، ومتاحة للأجهزة الإلكترونية الصغيرة وأدوات القياس
رسم المخطط التفصيلي والأبعاد:
تحديد:
| رقم الجزء | التصنيف الحالي [A] | 250VAC / 50 هرتز @ 20 درجة مئوية تيار التسرب [مللي أمبير] |
الأبعاد المادية | المخططات الكهربائية | محطات | الوزن (جرام] | ||
| برغي | كتلة طرفية | الأسلاك | ||||||
| VIP4-1A-01 | 1 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6 أ | <0.5 مللي أمبير | رسم بياني 1 | رسم بياني 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10 أ | <0.5 مللي أمبير | الصورة 2 | رسم بياني 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20 أ | <1.0 مللي أمبير | الشكل 3 / الشكل 4 | الصورة 2 | م 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30 أ | <1.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200 أ | <2.0 مللي أمبير | الشكل 5 | الصورة 2 | م 10 | - - - | - - - | 1900 |
التخطيطي الكهربائية:
الأبعاد الميكانيكية (الوحدة: مم)
التطبيقات:
البيت الأبيض
المنزل الذكي
محطة ذكية
مزود الطاقة
الطاقة الكهربائية
المعدات الكهربائية والإلكترونية
بضائع المستهلكين
جهاز طبي
معدات داتاكوم
|
